2019-02-25

Philips CM8833/00G

Sopfynd från 1984!

Efter alla halvdassiga TV är det nu dags för något mer spännande. Detta fynd skulle gå till återvinningen, krossas och slaktas. Totalt onödigt tyckte vi på tjock punkt tv. För oss är det helt förkastligt att en monitor från 80-talet slängs och inte lämnas in på t.ex. loppis. Denna skulle man dessutom kunna få en bra slant för i rätt forum. Den har nämligen SCART, RGB, stereo och mycket bra bild. Vid start har den linjer som ibland syns på gamla arkadmonitorer vid uppstart. Slitna kondningar kan möjligen vara felet? Efter ett tag försvinner de nästan helt, och skruvar man upp ljuset lite syns de inte alls. Återstår att de om de går att få bort genom att skruva på flybacken.


Lite mindre än kändisen Commodore 1084S som syns till vänster.
Eftersom det är en monitor saknar den antenningång och kan inte visa TV den vägen. Nu för tiden måste man ju ändå ha en digitalbox så det är bara att koppla in TV-sändningen via SCART-kontakten om någon nu skulle vilja ha det. En adapter för TV-sändningar såldes redan då av Philips (TV Tuner AV7300) och även ett roterbart stöd (Pedestal AV7202).

I servicemanualen (länk nedan) står det exakt hur du ska gå tillväga för att justera bilden. På denna behövs det inte, det är bara att använda de väldans trevliga reglagen fram och bak på monitorn. Det är imponerande att en så gammal monitor har stereoljud, det är dock inga särskilt bra högtalare, men roligt att de finns.



Baktill finns två knappar, den ena står för VCR (VHS) och ska justera bilden vid videouppspelning, oklart hur. Den andra heter RGB Status och är till för att din hemdator ansluten via SCART ska hitta signalen. Även det är lite oklart då vi idag bara testar med Super Nintendo och det funkar galant. 8833-modellen är den bästa du kan hitta av dess syskon och har bättre funktioner än både 8802, 8832 och 8852:an! Vill du ha grönaktig skärmbild går det också bra, en funktion för de som använde datorer att skriva på förr i tiden. Lite trevligare för  ögonen sades det.






Öppnar upp burken, lite krångligt är det då högtalarna sitter i skalet. Hittar flyback-skruvarna som sitter på nackkortet och inte nere på flyback-klumpen. Skruvar lite på dem och voilà! Helt perfekt svärta och skärpa. Löjligt bra! Med två reglage för vertikal inställning och två för horisontell bild är det sen lätt att få en helt perfekt bild! BOOM! Den kanske inte är jättevacker eller så stor, men den är jättebra! Hittar du denna så slå till!


BOOM! Perfekt bild!

BETYG
Bild: 5/5
Ljud: 2/5
Utvändig design: 3/5
Menydesign: Saknas

EGENSKAPER
Märke: Philips
Modell: CM8833/00G
Bildrör: Philips M34EAQ10X (Taiwan)
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 14"
Egentlig bildyta: 13"
NTSC: Ja
Ljud: Stereo (2 x 2 w, 16 ohm)
Text-TV: Nej

INGÅNGAR
SCART x 1 (RGB)
DIN-ingång x 1 (RGB)
AV-komposit in x 1
Hörlursuttag x 1 (på sidan)

STRÖM
Volt: 220 V, 50 Hz
Elförbrukning: 75 W

FORMAT
Bredd: 35 cm
Höjd: 32 cm
Djup: 38 cm
Vikt: 11 kg

ÖVRIGT
Fjärrkontroll: Nej
Fjärrkontroll behövs för att byta till AV-kanaler: Nej
Färg: Grå
Bärhandtag: Nej
Tillverkningsland: Taiwan
Lanseringsår: 1984?
Manual: http://www.bigbookofamigahardware.com/bboah/media/manuals/philips8833man.lha
Servicemanual: https://www.arcade-museum.com/manuals-monitors/Philips%20CM8833.pdf
Övrigt: Utfällbart stöd undertill

PRISSTATISTIK
2020-02-13: 2550:- (Tradera)

2020-02-27: 3050:- (Tradera)
2021-02-28: 1882:- (Tradera)
2021-03-11: 2650:- (Tradera, tjock.tv:s recensionsexemplar!)

Finlux SN71Z2

Uppkopplad tjockis?

Det första man lägger märke till på denna Finlux är bärhandtagen bak som är vända åt fel håll. Möjligen vill de att man ska bära den på två personer med bildröret uppåt? Men de är snudd på omöjliga att använda ensam. Korkad lösning. Vid uppstart möts jag av en horribelt dålig bild, men det ändrar sig som tur är snart. Det finns gott om inställningar, men menyerna är otroligt röriga och du måste gå ur en meny för att ta dig in i en annan nästan likadan. Varför inte samla alla bild-funktionerna på en sida? Denna TV är faktiskt tillverkad i Finland 2001, men förmodligen inte någon high end-apparat för det. Framtill står det SkyLine, möjligen namnet på det tjeckiska bildröret?


Lägg märke till nätverksuttaget! Tyvärr bara använt till service.

Baktill finns RF in, SCART RGB och ingång för en nätverkskabel! Tyvärr bara för service. Fjärren är olidligt sleten och jag får testa mig fram hela tiden. Lyckas få bilden till 4:3 och ställa in skärpan på max, bilden blir bra, men inte klockren. Ännu mer skärpa vill man ha. Varje gång jag byter kanal och tillbaka till AV-kanalen byter den också format till 16:9, mycket irriterande. Ljudet är däremot rätt bra och man kan kräma på med både bas och diskant. Det slutar med att jag tar de tyskbyggda högtalarna och slänger resten. Tillverkaren HAES verkar även ha gjort högtalare till BMW och Porsche, inte undra på att det lät hyfsat. Fast även med bra komponenter kan man tydligen bygga en medelmåttigt TV.


Menyerna ser bättre ut än vad de är.


BETYG
Bild: 3/5
Ljud: 4/5
Utvändig design: 1/5
Menydesign: Avancerad men rörig

EGENSKAPER
Märke: Finlux
Modell: SN71Z2
Bildrör: TCT/Ecimex A66EMZ43X07 (Tjeckien)
Chassikort: SP2 PFC

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 28"
Egentlig bildyta: 26"
NTSC: Ja
Ljud: Stereo (1 x ? w, 8 ohm) HAES, Tykland
Text-TV: Ja

INGÅNGAR
SCART x 1 (RGB x 1)
Antenningång/RF x 1
8P8C (nätverksuttag) x 1
Hörlursuttag (3,5 mm, framtill)

STRÖM
Volt: 230 V, 50/60 Hz
Elförbrukning: 100 W

FORMAT
Bredd: 74 cm
Höjd: 54 cm
Djup: 47 cm
Vikt: 34 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kanaler: Nej
Färg: Svart
Bärhandtag: Ja, två baktill (felvända)
Tillverkningsland: Finland
Lanseringsår: 2001
Servicemanual: Ingen känd

2019-02-23

Thomson 14MG135

Tvillingar?

Här kommer så Konsum-kvinnans två sista apparater. Två stycken likadana små 14-tums-Thomson. De ska ha tillhört hennes döttrar och på den ena fjärren står det Jenny, oklart vad den andra hette. En av de första grejerna man lägger märke till är lappen baktill som säger exakt när TV:n är tillverkad, den ena är från juli 2005 och den andra från oktober samma år. På prisjakt.se står det att denna modellen har platt bildrör, det har den verkligen inte!





Fjärren känner jag igen, undrar om inte mina föräldrar har en sådan? Liten, lätt och smidig. Tuben är en Samtel tillverkad i Indien, det land som sägs ha tillverkat tjock-TV-tuber längst. Bilden är riktigt bra och klarar NTSC 60 Hz utan problem. Det finns inte så mycket inställningar att göra på bildkvalitén (vilket knappt behövs) och inga alls på ljudet som är helt okej, men absolut utan bas.



On-knappen på ena apparaten har lossnat vilket kanske säger något om bildkvalitén i Thailand. TV:n känns kanske lite väl modern kan man tycka, men håller då kanske 10 år längre än en från mitten av 90-talet? En intressant detalj är att exemplaret med den trasiga knappen har lite "död yta" till höger vid RGB-signal som nästan alla CRT får. Bilden är dock rak där. Det andra exemplaret har mer"död yta" och dessutom en svajig bildkant. Någonting man kanske vill fixa om man hittar service menyn. Modellen kallas "portabel", oklart varför. Visst är den liten och smidig, men har varken batteridrift eller 12-volts-stöd.




BETYG
Bild: 4/5
Ljud: 2/5
Utvändig design: 2/5
Menydesign: Enkel

EGENSKAPER
Märke: Thomson
Modell: 14MG135
Bildrör: Samtel A34LEX10X4DL (Indien)
Chassikort: ITC008

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 14"
Egentlig bildyta: 13"
NTSC: Ja
Ljud: Mono (1 x 3 w, 16 ohm)
Text-TV: Ja

INGÅNGAR
SCART x 1 (RGB x 1)
AV-ingång x 1 (framtill)
Antenningång/RF x 1
Hörlursuttag (3,5 mm, framtill)

STRÖM
Volt: 220-240 V, 50 Hz
Elförbrukning: 35 W

FORMAT
Bredd: 36 cm
Höjd: 35 cm
Djup: 36 cm
Vikt: 9 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kanaler: Nej
Färg: Silver/grå
Bärhandtag: Nej
Tillverkningsland: Thailand
Lanseringsår: 2005
Servicemanual: Ingen känd
Reklamblad: https://manualzz.com/doc/2555710/thomson-14--portable-text-silver-14mg135

2019-02-22

Kendo 5224

Störst kör först!

Tjock punkt TV:s första 33-tummare! Äntligen! Denna storlek växte inte på träd och var vanligtvis väldigt dyr under 90-talet. Alla "normala" hushåll i Sverige hade typ en 28", vilka som hade dessa vet jag faktiskt inte, ingen jag kände i vart fall. 33" är också den största storleken som normalt såldes av tjocka TV-apparater i 4:3-format, det fanns apparater upp till 40", med de är extremt sällsynta och förmodligen endast för företag (eller överdrivet rika?). På bilden ovan syns storleken i förhållande till en Commodore 1084S (14").

Denna Kendo verkar heta 5224 och/eller TV-4-8526 17/E och är tillverkad i Tyskland. En liten etikett framtill förtäljer "TV 11", kanske har den stått på en skola eller ett företag? Sliten är den tyvärr, luckan framtill saknas och plasten är sönder upptill. Med sina häftiga 54 kilo är det riktig best är det bäst du att ni är två som hanterar den. Jag lyckades själv lyfta ur den ur en bil, men när jag skulle sätta ner den på marken blev det svårare, det gick liksom inte att böja benen utan det var mest bara att ramla halvt omkull med den. Inte att rekommendera helt enkelt.



16 skruvar måste ur för att få loss bakstycket, kanske något slags rekord? Inuti sitter Videocolors A79ECU13X01, en rejäl tub byggd i Italien med franskt nackkort. Många andra delar är också från franska Schneider. De två små högtalarna är från Nokia och många chip från Philips. Bara kvalitativa grunkor i denna verkar det som. På flera ställen står det 97 så gissningsvis är den från runt 1997 och det kan nog stämma då vissa delar fortfarande är i trä inuti. Har förbajjat svårt att få bild på den dock, detta är en av de där osmarta TV-apparaterna man måste ha en fjärr för att nå AV-kanalerna, inte bra. Inte bra alls, eftersom jag inte fick med någon fjärrkontroll.



Efter lite strulande använder jag till sist en universalfjärr och får igång den, underbar stor, rak, färgrik bild. Men vad nu? Klarar den inte NTSC?? Aj aj aj, annars hade den ju varit perfekt. Nu går det inte att få fullskärm på den, bilden ballar bara ur och flimrar. Testar SCART 2, där blir det fullstor bild, men den porten har inte RGB så färgerna blir helt fel. Hum... Och eftersom den har ett uttag för "service connector" är det nog där du kan göra den bästa inställningarna. Vilket förmodligen är otroligt svårt, med någon speciell sladd och grunka? Oj, så tråkigt. Vilket antiklimax det blev med den första 33-tummaren. Ljudet är ju bra så gillar du spela i PAL kan den väl duga?


Super Mario World (SNES, PAL)

Klax (Mega Drive, PAL)
BETYG
Bild: 3/5
Ljud: 3/5
Utvändig design: 3/5
Menydesign: Enkel

EGENSKAPER
Märke: Kendo
Modell: 5224
Bildrör: Videocolor A79ECU13X01 (Italien)
Chassikort: Schneider

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 33"
Egentlig bildyta: 31"
NTSC: Nej
Ljud: Stereo (4 x ? w, 8 ohm)
Text-TV: Ja

INGÅNGAR
SCART x 2 (RGB x 1)
Antenningång/RF x 1
DIN (service connector) x 1
Hörlursuttag (6,3 mm, på sidan)

STRÖM
Volt: 200-240 V, 50 Hz
Elförbrukning: Okänt

FORMAT
Bredd: 76 cm
Höjd: 70 cm
Djup: 50 cm
Vikt: 54 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kanaler: Ja
Färg: Svart
Bärhandtag: Nej
Tillverkningsland: Tyskland
Lanseringsår: 1997?
Servicemanual: Ingen känd

Luma LF51V82

Fel format för fin fräckis...

Ännu en Luma från den så kallade Konsum-tanten. Denna TV kan nog vara riktigt trevlig kan jag tänka mig, den är dock inställd på 16:9 och jag hittar ingen knapp som ändrar det till 4:3 så det får bli soporna för denna nästan genast. Trist att så många TV-apparater ska ha så urbota dumma menyer som dessutom inte går att nå om man inte har exakt rätt fjärrkontroll och pluggat in hur den fungerar utantill. En högskoleexamen är inte dumt heller.

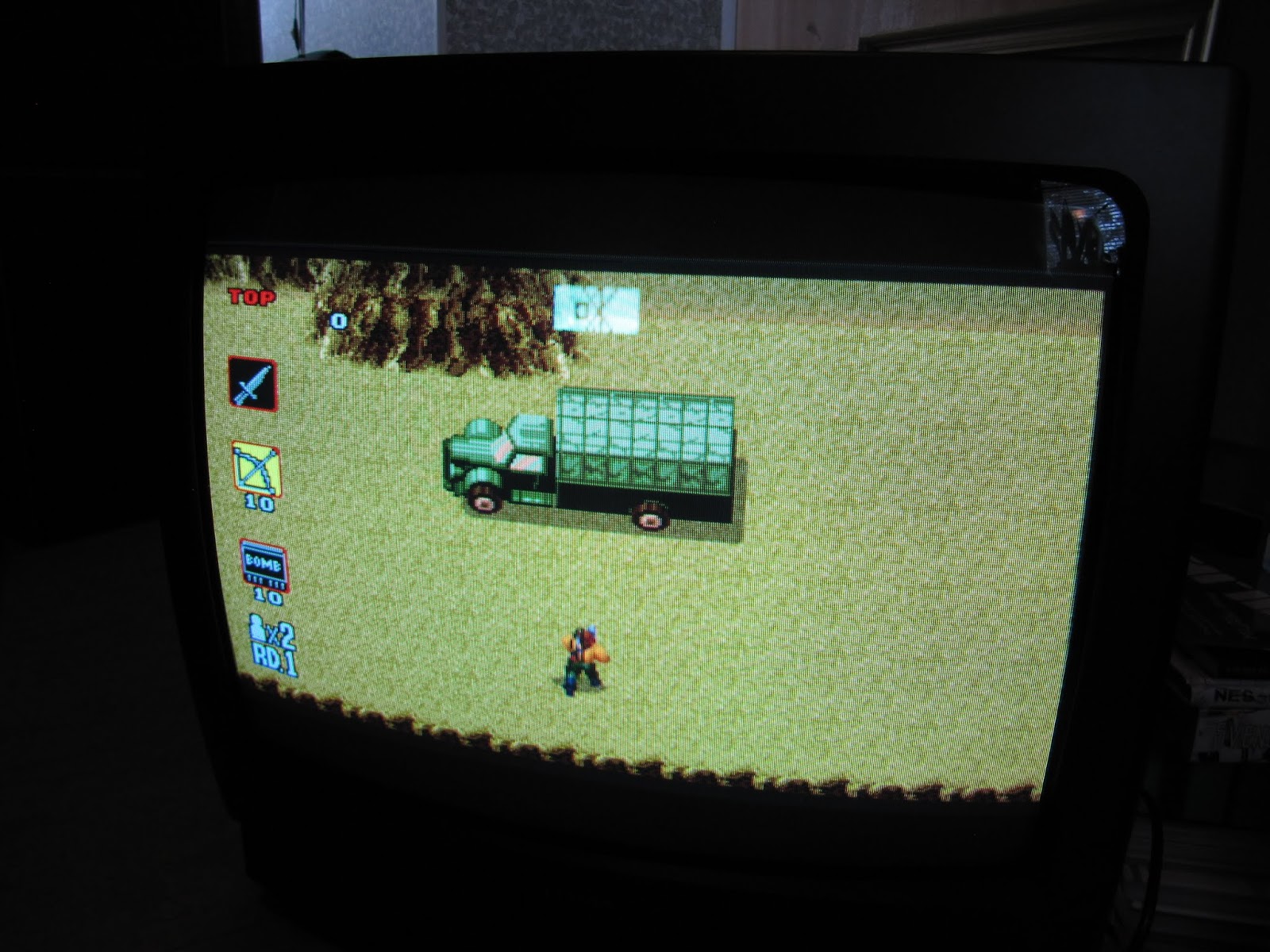

Rambo!!

Lappen baktill osar budget, den håller på att ramla av och det står inget intressant, inte ens var den är tillverkad. Bildröret är från Daewoo Orion och tillverkat i Frankrike om man kikar inuti. Det står även MONO med stora bokstäver på chassikortet, men den har helt klart stereoljud (2 x 5 watt). År 2000 (april) är TV:n tillverkad om man läser av plasthöljets koder. Designen snuddar vid monitor och kan tiltas bak, men det är säkert inte meningen att man ska göra det. Möjligen skulle man kunna spara tuben till ett arkadprojekt, men det förutsätter att den går att ställa om till 4:3.

BETYG
Bild: 2/5
Ljud: 3/5
Utvändig design: 4/5
Menydesign: Enkel

EGENSKAPER
Märke: Luma
Modell: LF51V82
Bildrör: Orion A48JLL80X01
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 20"
Egentlig bildyta: 19"
NTSC: Ja
Ljud: Stereo (2 x 5 w, ? ohm)
Text-TV: Ja

INGÅNGAR
SCART x 1 (RGB x 1)
Antenningång/RF x 1

STRÖM
Volt: 230 V, 50 Hz
Elförbrukning: 85 W

FORMAT
Bredd: 50 cm
Höjd: 46 cm
Djup: 48 cm
Vikt: 17 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kanaler: Nej
Färg: Svartgrå
Bärhandtag: Nej
Tillverkningsland: Okänt
Lanseringsår: 2000
Servicemanual: ingen känd

Luma LF54D31

Fast i träsket?

Skyndade mig igenom den lokala Konsum-butiken nyligen. Men blev stoppad av en kvinna som frågade: "Visst gillar du TV-spel? Vill du ha några tjock-TV?". En halvtimme senare hade jag fyra stycken i bilen. Att man nu inte kan visa sig på byn börjar bli en säkerhetsrisk, eller? Hon hade själv jobbat på Konsum och två av apparaterna var av deras eget märke: Luma. De andra två, som verkade bättre, var två små Thomson.



Denna LF54D31 är med sina 21" är det en helt vanlig TV. RGB SCART funkar direkt utan problem och bilden är hyfsat bra. Men på tok för sne i kanterna. Kanske skulle det gå att åtgärda, men då lägger man hellre den tiden på en mer intressant modell. Som slafs-TV duger den utmärkt. Mono-ljud, ful fjärr och klent ljud gör att man inte tar i den om det inte är i absolut nyskick.



BETYG
Bild: 3/5
Ljud: 2/5
Utvändig design: 2/5
Menydesign: Enkel

EGENSKAPER
Märke: Luma
Modell: LF54D31
Bildrör: Orion A51JSW90X
Chassikort: Daewoo CP-315

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 21"
Egentlig bildyta: 21"
NTSC: Nej
Ljud: Mono (1 x 3 w, 8 ohm)
Text-TV: Ja

INGÅNGAR
SCART x 1 (RGB x 1)
Antenningång/RF x 1

STRÖM
Volt: 230 V, 50 Hz
Elförbrukning: 85 W

FORMAT
Bredd: 51 cm
Höjd: 46 cm
Djup: 48 cm
Vikt: 23 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kanaler: Ja
Färg: Svart
Bärhandtag: Nej
Tillverkningsland: Sydkorea
Lanseringsår: 90-tal?
Servicemanual: ingen känd
