2016-10-13

Sony KV-14M1D

Himmel eller helvete?

Tjock.tv:s första Sony, en liten 14-tummare som mer ser ut som en datorskärm än en TV. Enligt bilder på nätet ska det även finnas ett roterande bordsställ och möjligen ska den kunna användas för mikrofilm eller liknande? Den har givetvis Sonys kända bildrör Trinitron, här i form av Sony A34JBU70X. Kvalitén känns bra sånär som på en del smådetaljer, start-knappen är usel och så sleten att den i princip sitter fast. Ljudet är också värdelöst klent, den stackars högtalaren på sidan gör förmodligen sitt bästa, men det räcker inte på långa vägar. Allt är dock Sony, från chassikort, till tub och till och med den risiga högtalaren.


Lunch med B.O.B.

Bilden då? Den är krispig och klar som en picknick i paradiset! Helt underbar, men centreringen är tyvärr från Hin håles domäner! Delar av bilden till vänster och nertill syns inte alls, usch så fult och trist! Plan A: En snabb titt i menyn och på fjärrkontrollen, allt som finns där är att man kan växla mellan 4:3 och 16:9-läge (för framtiden som det står i manualen). Dags att skruva upp den alltså? Plan B: Jajamen! Inuti finner man dock knappt några potentiometrar (pottar) alls. Efter lite letande finner man två bak på nackkortet men dessa hjälper inte. Den ena är fokus och den andra är något som kallas för "screen", okänd funktion.


Ojdå, nu har jag vridit ringarna till max... flax?
Vad göra? Använd manualen längst ner i denna recensionen, långt bak i den visar de hur man ställer in en ny tub om man skulle vilja byta ut den. Reglagen sitter som ringar baktill på tuben, dessa är dock limmade i sitt läge så först måste man försiktig bryta loss dem från varandra. Vad som händer när du vrider på dem måste man nästan se för att förstå, men det är imponerande och man kan nästan ställa in 3D-effekter (eller blödningar om man så vill). Det handlar om avancerade inställningar för bildjustering och RGB och kräver egentligen speciella verktyg, men går att ställa in hyfsat om du har en bra bild från ett videospel. OBS! Gör inga förhastade vridningar, då har du snart sabbat bilden och hittar inte tillbaka till en bra bild igen. Tyvärr är det inte så enkelt att bara ställa in den i höjd och sidled, utan bilden rör sig runt en axel och är oerhört svårt att ställa in för maximal bildyta. Dags för plan C alltså (som självklart skulle vara plan B och göras först om jag hade bättre koll/förstånd). Om ni som jag totalt fuckat upp bilden nu finns det en quick fix. Kolla på färgen/limmet och se hur ringarna stod till att börja med och vrid tillbaka dem, funkade direkt för mig. Det går helt enkelt inte att ställa in den bra i sid/höjdled med ringarna.


Delar av servicemenyn, här kan du ställa in kötiden till ditt lokala storköp på 90-talet.

Plan C: servicemenyn! Här finns det grejer att göra! Du kommer in i den på följande sätt: Stäng av TV:n så den står i stand-by-läge. Tryck följande på fjärrkan "+1" (även kallad screen), "5" (siffran fem), "volym+" och till sist "TV" (rutan för att ta bort text-TV). Alltså "+1", "5", "V+" & "TV". På skärmen står det nu TT, tryck på "menu" och du är inne i servicemenyn. Men där tar det stopp ännu en gång, det går inte att ändra värdena med röd och gul knapp som manualen säger. Lösningen (tack Myran!) är att du bara kan ställa in dessa värden när du har RF-signal in, koppla in ett annat TV-spel och stäng av det som du använder till SCART RGB. Sen är det bara att växla mellan kanalerna (genom att starta och stänga av spelet som är kopplat till SCART RGB). Det är lite bökigt, men det går, resultatet blir fantastiskt, men när man väl ställt in AV-in-bilden så är RF-bilden helt fel ute, lite synd att det ska vara så stor skillnad. Att ställa in bilden på RF-in kan också vara ett litet helvete då menyerna brusar tillsammans med myrornas krig och det är svårt att se vad man gör. Men orkar du så kan du få en hel fantastisk bild på denna lilla maskin, full pott helt klart! Det klena ljudet och de omständliga menyerna är dock inget att ringa hem om...


Innan bildinställningar, notera skärmen nere till vänster.

Efter bildinställningar, notera skärmen nere till vänster.


BETYG

Bild: 5/5
Ljud: 2/5
Utvändig design: 4/5
Menydesign: 3/5

EGENSKAPER

Märke: Sony
Modell: KV-14M1D
Bildrör: Sony A34JBU70X

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 14"
Egentlig bildyta: 13,5"
NTSC: Ja
Ljud: Mono
Text-TV: Ja

INGÅNGAR
SCART (RGB) x 1
AV-komposit x 1
Antenningång/RF x 1
Hörlursutgång x 1

STRÖM
Volt: 220-240 V, 50 Hz
Elförbrukning: Okänt

FORMAT
Bredd: 38 cm
Höjd: 35 cm
Djup: 41 cm
Vikt: 10 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Svart
Bärhandtag: Nej
Tillverkningsland: Spanien
Lanseringsår: 1997
Manual: http://freeservicemanuals.info/en/servicemanuals/viewmanual/Sony/KV14M1A/KV14M1D/KV14T1D/KV14M1E

PRISSTATISTIK

2022-01-28: 500:- (tjock.tv:s recensionsexemplar)
2020-08-24: 200:- (saknade on-knappen, tjock.tv:s dubblett)

2016-10-11

Sharp C-1403N

Är du för eller emot?

Året är 2016. Som i alla tider finns det trevliga, positiva människor som Helena. En kvinna som blev lycklig när hon såg mitt inlägg att jag gärna tog emot tjock-TV-apparater på Facebook. I sin sommarstuga hade hon länge haft denna ståendes, men tyckte det kändes korkat att bara slänga bort en fungerande (och snygg) TV från tidigt 80-tal.

På den andra sidan trevlighetsskalan befinner sig den unga killen på Skellefteå soptipp. När vi nyligen lämnade in tre stycken mindre bra TV-apparater för destruktion fick jag syn på en 28" Blaupunkt med 60 Hz och rejäla stereohögtalare. En godbit! Jag frågade lite försiktigt om man fick ta men icke! De hade sina lagar att följa! Undrar om det ingick i hans arbetsbeskrivning att bara stå rakt uppochner med armarna i kors och sola bakom sina solglasögon. Han kunde i alla fall erbjuda kunderna lite hjälp med lyft och råd? Men vad vet jag? Det där med att vara trevlig mot kunder är inte riktigt en grej i Skellefteå, då får man åka till en grannkommun.

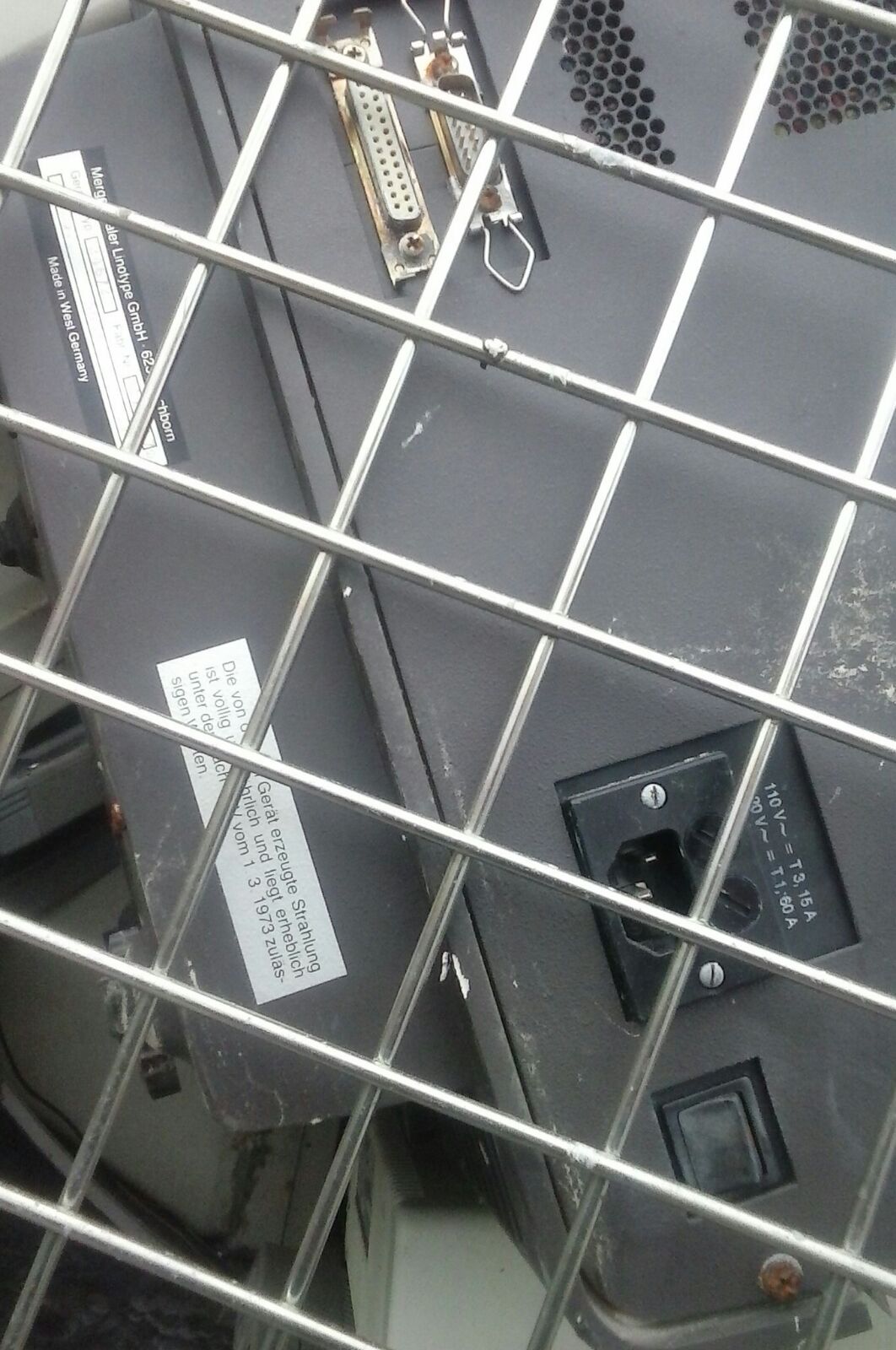

Made in West Germany 1973! Vad gör de på en soptipp?? Och hur många är det?
Hursom, alla som besökt en soptipp kan vittna om ett enorm resursslöseri. I Skellefteå har de numera byggt en liten entré där man kan stanna till och skänka sånt som kanske kan användas av någon annan istället för att krossas till kaffeved. Suveränt, men vart dessa ting/pengar går vet jag dock ej. Dock undrar man då hur det kan stå 20 bingar med TV-apparater en bit bort? Visst många LCD har säkert redan gett upp, men 90% av tjockisarna funkar säkerligen. En orsak är ju att de flesta loppisar tyvärr inte tar emot tjock-TV längre. Att den sedan ligger drösvis med monitorer från 70-talet i en av dem, gör ju att man blir bedrövad. Detta är sånt som samlare letar efter och borde befinna sig vid ett museum istället.




Tillbaks till Helenas Sharp C-1403N. Söker du på nätet finner du en manual för $4.99 (och förhoppningsvis denna sida), det är allt. Det första du upptäcker är att denna TV är så pass gammal att den endast har antenningång, vilket inte är nåt vidare för en gejmer. Men hur gör den sig då? Vi börjar med ljudet, det är faktiskt maffigt trots en rejäl högtalare. Dock har den en tendens att skallra om man drar på för mycket. Bilden är svårrecenserad eftersom bara antennsladd kan användas. Dessa har en tendens att dra på sig mycket störningar, det räcker att den ligger lindad eller för nära andra elektriska komponenter. När bilden är som bäst är den kalas, men sedan kommer det snabbt lite flimmer. Bilden måste också självklart ställas in för hand, vilket görs med små rattar och en medföljande plastskruvmejlsel. Denna TV är väldigt lik en som vi hade i köket i min barndom, möjligen var det en Grundig? Så vanan med de pillriga knapparna sitter i. Ett tips är att skaffa en riktigt bra avskärmad antennsladd till ditt TV-spel till att börja med (i detta fallet hittade jag ingen vanlig Nintendo NES RF-sladd utan fick ta en vanlig från en hemdator vilket kan ha påverkat).


Bilden blir aldrig riktigt bra, men RF är ju inte känd för sina bildegenskaper heller.
Det går att ställa in ljus, kontrast, färg och V-hold. Dessutom kan du ju som sagt ratta in signalen för hand så bra det bara går. Detta är en kalas-TV, men den är svår att ställa in. Kikar du på framsidan ser du dock att kanal 8 även kallas för AV, kanske går det att skruva upp och köra video in? Vid en snabb titt inuti hittar man enkelt flera vridreglage för att ställa in bilden, bland annat var sitt för R, G och B. Men AV-in verkar vara svårare. Tuben är en Sharp 370JMB22 (tillverkad av Mitsubishi i Japan) som bland annat används i Grundig Super Color C2205 (så jag kanske inte var så fel ute med barndomens TV?).

Efter ytterligare tester har vi nu uppgraderat bildbetyget från en 2:a till en 3:a. De NES original-sladdar som vi fick tag på var helt värdelösa, den första var kass och den andra hade massor av glapp. Minns dessa som bra, men på senare år har många av dem gått sönder efter hand. Letade då upp en vanlig RF-sladd igen och fick nästan perfekt bild för att vara via RF, det går alltså. Måste du tvunget använda antenningången så se till att du har en riktigt bra antennsladd!


Men titta! (svårt att se dock), bilden  blir kanoners med en ORDENTLIG RF-sladd. Testa dig fram.


Uppdatering 2021-05-10: Det var inte en sådan här vi hade som köks-TV på 80-talet utan en Philips CT 2007. Jag fann den återigen i tidningen Your Computer i juli-numret 1985. Den är dock ganska lik. I ett test i tidningen får den 6 av 10 i betyg och hamnar mitt i fältet, den kostar då £239. Ferguson TX MC01 och Tatung TN1441 får 8 i betyg och vinner testet som är högst tveksamt utfört.

BETYG

Bild: 3/5
Ljud: 3/5
Utvändig design: 4/5
Menydesign: -

EGENSKAPER

Märke: Sharp
Modell: C-1403N
Bildrör: Sharp 370JMB22 (Mitsubishi)

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 14"
Egentlig bildyta: 13,5"
NTSC: Nej?
Ljud: Mono
Text-TV: Nej

INGÅNGAR
Antenningång/RF x 1

STRÖM
Volt: 220 V, 50 Hz
Elförbrukning: 58 watt (normalt användande)

FORMAT
Bredd: 45 cm
Höjd: 31 cm
Djup: 35 cm
Vikt: 10 kg

ÖVRIGT
Fjärrkontroll: Nej
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Silver
Bärhandtag: Ja
Tillverkningsland: Japan
Lanseringsår: Tidigt 80-tal?
Manual: http://www.sharp.owner-manuals.com/C1403N-service-manual-SHARP.html

2016-10-10

Kendo CT506711

En varg i fårakläder?

Vid upphämtning av en Sony skulle det även följa med en SABA. Det visade sig vara en Kendo 20":are. En skräp-TV var min första tanke, Kendo vad är det ens för märke? Det är väl en japansk kampsport! Söker man så finner man att det är turkiska Vestel som äger varumärket. Vestel gör (eller gjorde) TV-apparater under massor av namn såsom Finlux, Luxor, Regal, Telefunken, Isis(!) och som sagt Kendo. De tillverkar även billigare modeller åt AKAI, Daewoo, Funai, JVC, Panasonic, SABA, Sanyo, Philips, Hitachi, Toshiba med flera. Listan kan göras hur lång som helst. Att den däremot är tillverkad i Spanien istället för Turkiet ökar på spänningen, som nu ligger runt 230 volt! Planen var att snabbt recensera denna produkt för att sedan ställa ut den vid grovsoporna och glömma bort den. Det gick inte riktigt som jag tänkt.

Det är dock helt klart en budget-TV, fjärrkontrollen är liten och har inget varumärke tryckt på sig. Etiketten baktill på TV:n ser ut att vara vanligt papper med lite tejp ovanpå och knapparna på burken är av dålig kvalité. Ljudet kan vi också genast avfärda, trots plats för två högtalare finns bara en med burkigt ljud. Dessutom är hela skapelsen ful och klumpig! Men se och häpna, bilden är riktigt bra! Hur kan det komma sig? Vi måste helt enkelt skruva upp och se vad det är för bildrör som denna burk döljer.

Notera den lilla klena högtalaren till vänster.


Precis som tjock.tv misstänkte. Bildröret är från Philips och dessutom tillverkat av riktigt håriga män från Storbritannien, mest troligt med stora mängder alkohol i blodet. Kendo CT506711 må vara skit, men bildröret Philips A51EAL155X11 är inte fy skam! En snabb sökning och samma tub verkar även sitta i Sanyo CE21FN1-E, Orion och Sharp-TV-apparater. Vad ska man då göra med en sådan här skapelse? Svaret är egentligen uppenbart, släng skalet och montera tuben i ett arkadkabinett! Frågan är bara om chassikortet är nåt att ha?


Men se på klåen! Ett holländskt-brittiskt hantverk, precis som jag trodde.
Bilden är som sagt bra och klarar SCART RGB och NTSC. Den är dock dåligt centrerad och skulle behöva förflyttas lite till höger. Av med huven (igen?) och skruva lite på en av de rejäla pottarna. Inga problem, mycket enkel att ställa in både i höjd- och sidled, ännu ett plus till "Kendo". Med fjärr eller direkt på TV:n kan du ställa in kontrast, ljusstyrka och färg. Men dessutom SKÄRPA, detta tillhör inte vanligheterna ens på en dyr, fin TV! Att det sen knappt märks någon skillnad är en annan sak. Varför sitter det då ett så bra bildrör i en skit-TV? Inte en susning, men förklaringen är säkert att det låg några tusen Philips-tuber som blivit över när alla skulle ha LCD, Vestel köpte upp och slängde i dem i allt möjligt.





BETYG

Bild: 4/5
Ljud: 2/5
Utvändig design: 1/5
Menydesign: 3/5

EGENSKAPER

Märke: Kendo
Modell: CT506711
Bildrör: Philips A51EAL155X11

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 21"?
Egentlig bildyta: 20"
NTSC: Ja
Ljud: Mono
Text-TV: Ja

INGÅNGAR
Antenningång/RF x 1
SCART x 1 (RGB x 1)
Hörlursutgång x 1

STRÖM
Volt: 220-240 V, 50 Hz
Elförbrukning: 50 watt (normalt användande)

FORMAT
Bredd: 50 cm
Höjd: 46 cm
Djup: 49 cm
Vikt: 19 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Svart
Bärhandtag: Nej
Tillverkningsland: Spanien
Lanseringsår: Tidigt 2000-tal?
Manual: Ingen känd

2016-10-03

Luxor 3654 (3358)


Luxor levererar!

Är Luxor 3694:an ett problembarn, så är "broder 3654" den rejält duktiga storebrodern! Utseendemässigt är de nästan identiska, sånär som på panelen framtill (och färgen). Men när lillebror strular så levererar storebror. Dessutom behöver du ingen fjärr för att ställa in bilden på denna.

Tryck in en SCART RGB-kabel från valfri konsol och bilden imponerar direkt utan några extra inställningar. Sänker du ljuset lite blir det ännu bättre. Bildfunktioner och ljud verkar vara samma som på 3694:an, men bilden är så mycket bättre så man undrar vad som skiljer inuti. Är det helt enkelt lite dyrare komponenter? Den meningslösa F-knappen finns kvar, men verkar funka automatiskt här.





Knapparna framtill påminner om en mikrovågsugn. En annan rolig detalj är fjärrkontrollen som ser ut som Nintendo Wii:s kontroller, komplett med snöre och allt. Annorlunda, men fin. På dosan finns en knapp med namnet: text. Det verkar alltså som att de slopat text-TV-funktionen i allra sista stund? Men, den ska ha funnits som tillval. Så också modulen undertill som gjorde den kompatibel med 12/24 Volt. Det finns egentligen inte mycket mer att säga om denna TV förutom att den är värd att leta efter! Ett riktigt kap! Se även lillebror 3358 som har mindre bildrör.





TV:n används fortfarande av proffs, som den kända spelkompositören Kreese.
BETYG
Bild: 4/5
Ljud: 3/5
Utvändig design: 5/5
Menydesign: saknar menyer

EGENSKAPER

Märke: Luxor
Modell: 3654
Bildrör: Toshiba A36JAR00X01 (Japan)

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 15"
Egentlig bildyta: 14"
NTSC: Ja
Ljud: Mono
Text-TV: Nej

INGÅNGAR
Antenningång/RF x 1
SCART (RGB) x 1
Hörlursutgång x 1

STRÖM
Volt: 220-240 V, 50 Hz
Elförbrukning: Okänt (normalt användande)

FORMAT
Bredd: 37 cm
Höjd: 35 cm (38 cm med extramodul)
Djup: 37 cm
Vikt: 12 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Silver, vit
Bärhandtag: Ja, ett upptill
Tillverkningsland: Sverige
Lanseringsår: 1987
Manual: Ingen känd
