2018-09-28

Finlux 3682

Finn fem Finlux!

1986, Helsingfors, Finland.

Säljaren: Vitt är helt rätt i höst!
Köparen: Men jag har ju tänkt ha min TV i många år?
Säljaren: Bry dig inte om det, tänk här och nu!
Köparen: Men jag röker som en borstbindare inomhus, gulnar den inte då?
Säljaren: Tänk inte på det, den här har en special coated white formula utvecklad av NASA i USA som kommer motstå röken hur bra som helst!
Köparen: Hmmm... Jag har en kusin som brukar skicka amerikanska VHS-filmer, kan jag spela dem?
Säljaren: Visst serru!
Köparen: Hmmm...

Man kan tänka sig att det blev köp. Säljaren fick sin provision, köpte dompa och fick råd med lite extra vax till sin backslick. Ägaren blev förhållandevis nöjd i många år, men undrade om han blivit lurad om den där NASA-formulan? Jag kliver in i ett hem någonstans i Skelleftetrakten. Det luktar nostalgiskt. Det luktar som hos vissa kompisar i min barndom. De man fick slänga alla kläder i tvätten efter att ha besökt. Det luktar som på uteställena på 80 och 90-talet. Ja, säkert även 70, 60, 50, 40, 30 & 20-talen. För att inte tala om 1800-talet, 1700-talet... Vi kan nog fortsätta tillbaka 500 år till. Det luktar inrökt så in i %&@$!! Ändå kan jag inte låta bli att ta ett djupt andetag (nu ljuger jag), det här är inget man får chans till ofta numera. Är det rent av ett privilegium att få besöka ett inrökt hem numera? För att insupa lite nostalgiluft? Känna tidens vingslag?


Dubbla luckor fram ska det vara! Gärna med härligt brandgula knappar.
Hursomhelst. Av den vänlige rökande mannen får jag två TV-apparater, den ena är en dussin-TV med inbyggd DVD, den andra är denna. En (håll i er!) Finlux 10B28 TYPE 3628 (B) text 7, vad dess riktiga namn är får vi nog återkomma till. Det lutar mot 3682. Designmässigt är det en klar femma för mig, andra tycker säkert den ser ut som skit. Men steril, fyrkantig, skandinavisk 80-talsdesign går ju inte att ogilla(?). Lägg där till att den är vit, har vit benställning med bra rullande hjul (ovanligt på en TV!) och en vit fjärrkontroll (numera gul) som skriker Miami Vice när man trycker på den. Detta ackompanjeras av en vertikalt placerad SCART baktill, tyvärr endast mono-ljud och dubbla luckor framtill. Hur det är meningen att man ska öppna dessa luckor är för mig en gåta, långa röda naglar är helt klart en fördel.


Overkligt vacker, verkligt smutsig! Lägg märke till att den fortfarande är vit under luckan!
Såhär vit var den på 80-talet!
Fjärrkan är ett mästerverk med sina snedställda knappar och lucka. Smäcker design som tyvärr gulnat rejält, jag planerar redan nu på hur jag ska renovera den. Problemet är Finlux-loggan man inte vill bleka eller måla över. Några tips där ute i stugorna? Man ska inte starta en kall TV säger det gamla djungelordspråket, så jag öppnar den baktill först. Bakstycket säger 1986, möjligen 1985, svårt att se. Den är overkligt dammig inuti. Det blir till att blåsa ur den ordentligt innan start. Konstigt nog luktar den inte rök alls nästan, vi får se när den startas. Däremot är bakstycket nästan geggigt inuti av gammal nikotin, vidrigt!

Innan luftkompressorn. Spana in sladdarna till höger.

Efter luftkompressorn. Snajs!
Drar igång ShibaSokun (TG19CC) för första gången, en testsignalsgenerator kan man väl kalla det. Köpt av spelsamlaren Kralle som fyndade ett helt parti liknande roliga grejer. Genast syns det att TV:n har problem uppe till höger där den hänger lite och ger fel färger. Kanske går det att avmagnetisera den och få bort skamfläcken? Googlar runt lite och kollar på videor där folk avmagnetiserar TV-apparater med vanliga magneter, skruvdragare och liknande. Letar fram en magnet och startar Finluxen igen. Men då är problemet borta, kanske uppstod problemet efter att jag vägt TV:n på sidan? Hursomhelst, kopplar in ett SNES och det jag trodde mig se redan på ShibaSokun besannas, TV:n klarar inte NTSC, bilden blir bara svartvit tyvärr. Urk va trist! den kan dock visa fullskärm utan problem. Ett nytt problem dyker upp direkt, var är ljudet? Det går att byta kanal på TV:n och kanalsöka, men inte ändra ljudet!? Hur tänkte de här? Fram med den snygga fjärren, vissa funktioner funkar, men självklart inte volymknappen. Sprätter upp den för att rengöra, snuskig är bara förnamnet. Vilket gör att jag minns min farfars gamla TV (en Grundig?) med en sådan där bred fjärrkontroll. Den var så skitig att det knastrade när man tryckte ner knapparna. En dag så rengjorde jag den, farmor blev glad. Farfar sa nog inget (det gjorde han aldrig) trots att han var den som tittade mest på TV.


En mycket intressant detalj inuti fjärren är att det står flera olika tillverkare i den. Lohja säger det stora chippet, det är den finska ägaren till Finlux, namnet återfinns också på högtalaren och de verkar ha tillverkat allt möjligt. Däremot står det även Funai, Sharp, JVC, Salora, Hitachi, Panasonic m.fl. i fjärren och markerat med olika koder. Samma fjärr borde alltså även kunna användas med andra märken om man flyttar runt på några motstånd, coolt värre. Pröva dig fram? Nåväl, plockar isär och diskar fjärren så den blir hyfsat fin. Lyckas få så att alla knappar funkar, men fortfarande inget ljud, skumt värre. Vad kan det då vara för fel, får svagt ljud i hörlursuttaget i alla fall. Så ljud finns där inne, kan högtalaren ha gett upp? Testar att skarva på en annan högtalare, men problemet kvarstår, inte bra.


Min SNES-rigg blir svartvit både vid PAL och NTSC.

Testar ett PAL Dreamcast, men 3682:an vägrar visa bild från den. Samma med min Mega Drive test-station. Har den problem med RGB också? Testar ett Mega Drive II med RF-sladd, det funkar bra. Växlar till SCART RGB-sladd på samma konsol, funkar också bra. Men kan inte slå över till NTSC med denna. SNES då? Det funkar, men både PAL och NTSC blir svartvitt, vad ända in i...? Är det någon synksignal den inte gillar månntro? Börjar bli lite drygt det här, hade ljudet funkat hade jag nog sparat den, men nu åker den med grovsoporna. Hur många kan det finnas kvar av en sådan här modell? Ännu en TV jag skulle vilja kika närmare på och spara för omvärlden om man bara finner en i lite bättre skick. Är du ute efter en liknande TV skulle jag rekommendera Luxor 6364 som klarar det mesta.

PAL Mega Drive
BETYG
Bild: 2/5
Ljud: 0/5 (får det inte att funka alls)
Utvändig design: 3/5
Menydesign: Saknas

EGENSKAPER

Märke: Finlux
Modell: 3682
Bildrör: Videocolor A66EAS03X01
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 28"
Egentlig bildyta: 26,5"
NTSC: Nej
Ljud: Mono (1 x ? w, ? ohm) Lohja Corp
Text-TV: Ja

INGÅNGAR
SCART x 1 (RGB x 1?)
Antenningång/RF x 1
Hörlursuttag x 1 (framtill, 6,3 mm)

STRÖM
Volt: 220 V, 50 Hz
Elförbrukning: Okänt

FORMAT
Bredd: 71 cm
Höjd: 53 cm
Djup: 55 cm
Vikt: 36 kg (inkl. benställning)

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Vit
Bärhandtag: Nej
Tillverkningsland: Finland
Lanseringsår: 1986
Servicemanual: Ingen känd

2018-09-27

Philips 28PT4406/01

Heja Phille!

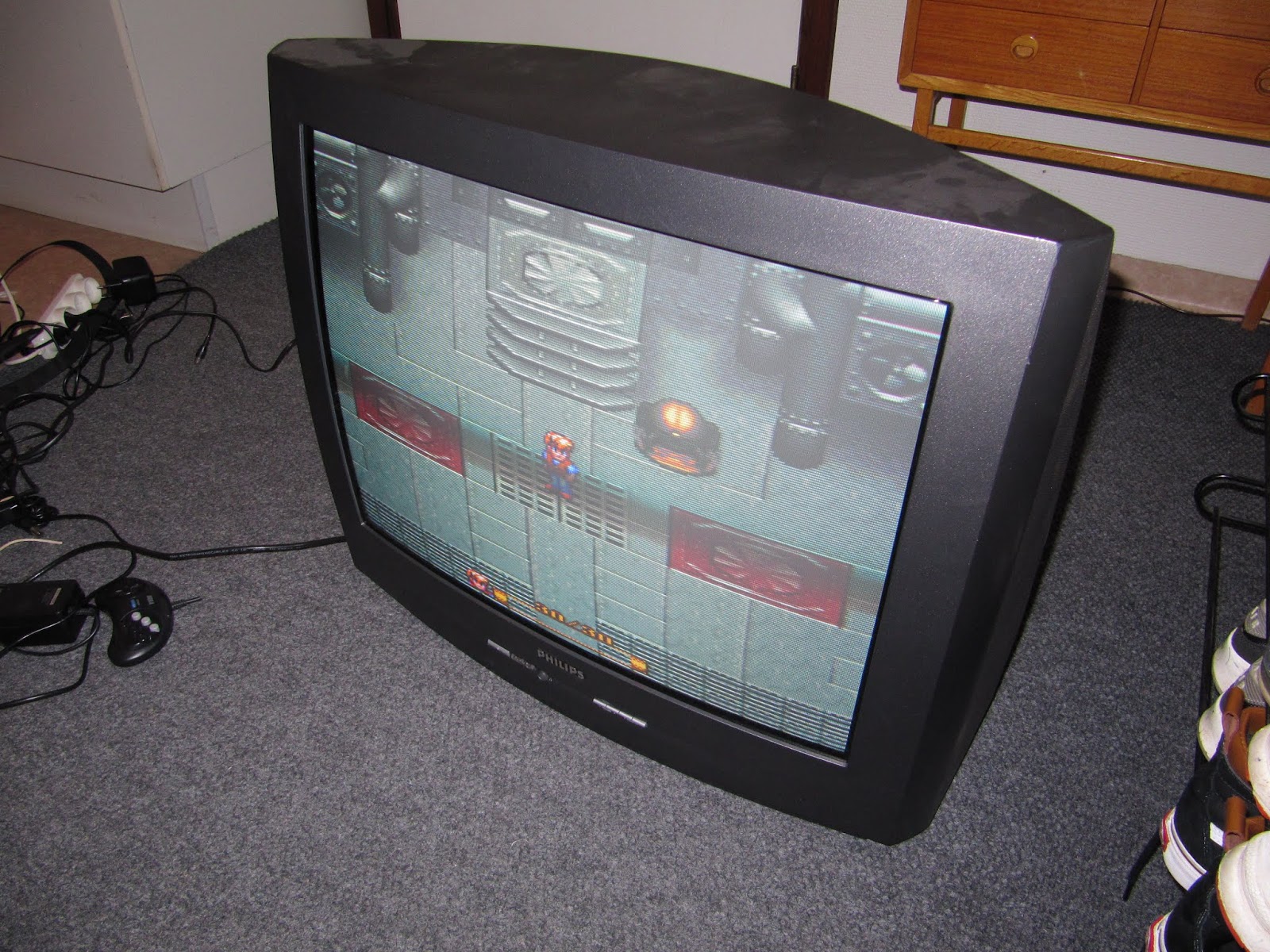

Satan i gatan vilken bild! Får nästan en chock direkt då jag startar denna, fotona göra inte bilden rättvisa, även om det ser bra ut där också. 2002 är året och Philips kör med sin nya Black Line FX-tub som de öst på med Contrast+, ett chip som ger ännu bättre mörka partier och bättre bildkvalité. Gräddet på moset är att de slängt med Sharpness Control, du kan alltså öka skärpan i bilden, vilket är ovanligt i en vanlig TV-meny. Bilden är som sagt redan bra, men jag gör mitt vanliga trick. Sänker ljuset en bit, öser på med kontrast för att väga upp och slutar med att dra på färgen tills det blir äckligt rött. Sen sänker man färgen igen tills det ser okej ut. Sist maxar jag skärpan, men händer inte så mycket där. Det finns inte mycket mer att göra i menyerna, men det behövs inte. Bäst av allt är att bilden centreras RÄTT vid RGB-signal, något de flesta apparater har problem med. Full pott, 5 av 5! Bara att spela nu.


Ruskigt bra bild, i verkligheten är färgerna betydligt bättre än så här.
Det är en så kallad 28-tummare, men bilden du kan se är 26". En gammalt säljknep de lurat oss med tills dagens LCD-skärmar där man faktiskt mäter rätt. I säljbroschyren (längst ner) står det att ytan man kan se är 67 cm (26,4"), men tuben heter A66EAK075X11 och det är alltså 66 cm (25,9")! Fel där också alltså. Tuben är en LG.Philips, något slags partnerskap alltså. De båda bolagen startade tillsammans företaget 2001 för att tillverka tjocktuber. 2007 gick varumärket under. Designen är väl inget speciellt, men den är inte överdrivet ful i alla fall. Högtalarna sitter på sidan för att den inte ska var så bred. Ljudet är bra, men hela burken kan börja skallra om du öser på med för mycket bas. Inställningsmöjligheterna är dåliga, välj mellan voice (diskantigt), music (lite mer bas) eller theatre (ytterligare lite mer bas, men inte tillräckligt).


Enkelt och modernt.
Släng dig i väggen Beo! Stick och brinn Sony Triniton! Philips Black Line FX har gjort det igen! Lite snålt är det att bara ett av SCART-uttagen tar RGB, det andra klarar som mest S-video-signal. Så fast du har två uttag baktill, är det bara ett som du vill använda som spelare. Just detta exemplar verkar vara tillverkat i januari 2004, så den gjordes nog ett tag. Skruvarna är torx så den känns väldigt modern. En perfekt gejmer-TV! KÖP! Eller snarare leta reda på någon som vill bli av med den gratis!





BETYG
Bild: 5/5
Ljud: 4/5
Utvändig design: 3/5
Menydesign: Enkel

EGENSKAPER

Märke: Philips
Modell: 28PT4406/01
Bildrör: LG.Philips A66EAK075X11 (Tjeckien)
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 28"
Egentlig bildyta: 26"
NTSC: Ja
Ljud: Stereo (2 x 5 w, 8 ohm)
Text-TV: Ja

INGÅNGAR
SCART x 2 (RGB x 1)
Antenningång/RF x 1
Hörlursuttag x 1 (framtill, 3,5 mm)

STRÖM
Volt: 220-240 V, 50 Hz
Elförbrukning: 66 W

FORMAT
Bredd: 69 cm
Höjd: 58 cm
Djup: 47 cm
Vikt: 32 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Svart
Bärhandtag: Ja, två små upptill
Tillverkningsland: Europa
Lanseringsår: 2002
Servicemanual: https://www.manualslib.com/manual/123558/Philips-04-2002.html?page=2#manual
Produkthemsida: https://www.philips.se/c-p/28PT4406_01/-

PRISSTATISTIK

2020-01-10: 600:- (tjock.tv:s recensionsexemplar)

Luma LF 56M36 P

En till TV från Coop?

Söker snabbt på nätet efter Luma LF 56M36 som denna heter. Får upp två seriösa träffar. Den ena vill visa vilken ersättningsfjärrkontroll som borde funka, den andra leder till min egen Facebook-sida där jag skrivit att jag hämtat hem denna TV. Tragiskt värre, inte mycket finns skrivet om Lumas TV-apparater på annat håll heller. Och då var svenska Luma ändå stora på sin tid och gjorde bland annat Stig Lindbergs design-TV Lumavision som brukar gå för några tusenlappar på auktion. Lumafabriken i Hammarbyhamnen var dock mest kända för sina glödlampor och ägdes av Kooperativa Förbundet (Coop). Det är därför kanske inte så konstigt att de senare använde sig av varumärket Lumatron på sin budgetserie på 2000-talet. 1959 ska TV-apparater även ha tillverkats under namnen Lumorama, Lumona och Lumavision. Snarlika namn jajamen.

Underbar fjärrkontrollsgömma. Klassiker vid denna tiden.
1977 lade de ner fabriken i Stockholm, men fortsatte i Karlskrona och Kalmar. Denna TV är gjord i Italien och vi kan ju ana att den då är från den epoken när tillverkningen flyttades utomlands. Ljudet på denna är vad jag kallar "dubbelmono", d.v.s. bara en kanal men två högtalare. En mindre på 4 W och en större på okänd styrka. En normal högtalare har en magnet baktill, den stora här har dubbla som är placerade efter varandra med polerna vända mot varandra. De sitter fastskruvade men stretar alltså emot varandra hela tiden. Aldrig sett detta fenomen innan på en högtalare, ska det ge bättre ljud? Båda högtalare går att justera med var sitt vred framtill på TV:n och ger bra ljud om än lite brusigt vid högre volym. Ett vred för bas och ett för diskant. Upptäcker sen också att den stora högtalaren tyvärr är trasig i kanten.

Hellfire (Mega Drive)
Inuti sitter fortfarande ett garantipapper fasthäftat med rätt tub och modellnamn på. Bara att skicka in till ITT Svenska AB i Solna och se om de kan hjälpa? Felaktigt belägna på Ankdamsgatan enligt formuläret. Damm ska det vara! Chassikortet har mängder av pottar och två stora kylflänsar så här finns att göra för den som vill pilla lite för bättre bild. Baktill på plastbakstycket är det förberett för fler uttag som hi-fi, videobandspelare, stereo-högtalare och liknande. Denna TV borde alltså finnas i en mer lyxig modell kan man tänka. Den öppnas för resten väldigt lätt, tre små snäppen i nedre kant och du kan lyfta av bakstycket. Väldigt bekvämt till skillnad från de apparater som envisas med 8-10 skruvar.


Bilden är förvånsvärt bra för att bara ta RF-signal, men saknar självklart den där härligt krispiga skärpan. En helt okej TV, dock får jag ibland störningar i denna. Plöstligt blir SEGA-loggan väldigt ljus, något kommer förmodligen gå sönder snart. Gott luktar den inte heller, det är helt enkelt dags för pension då den inte är i något vidare bra skick i övrigt. Fjärrkontrollen saknas också. Men hittar du en i bättre skick så kan det absolut vara av intresse att lira på.

Inte så dumt för att vara RF-signal!
BETYG
Bild: 2/5
Ljud: 3/5
Utvändig design: 3/5
Menydesign: Saknas

EGENSKAPER

Märke: Luma
Modell: LF 56M36 P
Bildrör: ITT A 56-701X (Tyskland)
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 22"
Egentlig bildyta: 21"
NTSC: Nej
Ljud: Mono (1 x 4 w, 4 ohm (Korea) + 1 x ? w, 4 ohm)
Text-TV: Okänt

INGÅNGAR
Antenningång/RF x 1
Äldre videobandspelaringång (DIN) x 1 (baktill)
Äldre videobandspelaringång (DIN) x 1 (framtill)
Högtalarutgång (DIN 41529) x 1
Hörlursuttag x 1 (framtill, 6,3 mm)

STRÖM
Volt: 220 V, 50 Hz
Elförbrukning: Okänt

FORMAT
Bredd: 69 cm
Höjd: 46 cm
Djup: 42 cm
Vikt: 26 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Finns inga AV-kanaler
Färg: Träfärgad
Bärhandtag: Nej
Tillverkningsland: Italien
Lanseringsår: Sent 70-tal?
Servicemanual: Ingen känd

2018-09-26

Lumatron TVD-14T4

De va de Coop Xtra...

En gammal tjockis med inbyggd DVD, kan det vara något? DVD-skivan lanserades 1996 i Japan, till Europa kom den två år senare. Denna TV borde vara från mitten av 00-talet med andra ord, när DVD var så vanligt att man kunde stoppa in en billig spelare i en liten TV. Det första jag märker på denna Lumatron TVD-14T4 är att du inte kan växla till DVD-spelaren utan fjärrkontroll. Du måste stänga av hela TV:n och sen starta en skiva för att få bild, uselt. Det samma verkar gälla för inkopplade TV-spel. Jag kan få den att slå över till rätt AV-kanal då jag slår på en konsol med SCART, eftersom den kontakten är anpassad för att en TV ska ändra till AV-kanalen i fråga. Men du kan inte växla till AV-kanaler manuellt på TV:n, riktigt dåligt. Menyerna kommer du dock åt på TV:n, de är enkla och riktigt dåliga. Går du in ljudmenyn, kan du välja att höja och sänka volymen, samt stänga av eller på AVL (troligen Automatic Volume Leveling). Rätt meningslös meny alltså.


Filmen Fletch med dansk text, det givna valet för en Coop-TV.
Lumatron ja, vem ligger bakom det märket egentligen? Efter lite sökningar verkar det ha varit Coop som sålt en hel del budget-DVD-spelare och liknande under det namnet. Runt 2006-2007 finns det en del frågor över den tveksamma kvaliteten om man söker på nätet. De verkar även ha sålts i Danmark och Norge, som också har Coop. Frågan är om Coop ägde varumärket själva? Menyerna i TV:n är inställda på turkiska(?) och DVD-undertexterna på danska, lite mystiskt. Det är inga problem att spela upp DVD-filmer (okänt vilka regioner den klarar av), men att pausa eller byta undertexter kan du glömma utan fjärrkontroll. Bilden har ett konstigt streck över sig som inte ser bra ut alls; en ljusare del på cirka 3 cm. Kanske försvinner den när TV:n värmts upp, hämtade den nyss från en kall bil. Lite senare ser det bättre ut, men så återkommer fler streck på andra ställen. Ett tag är DVD-bilden ruskigt usel, strax upptäcker jag dock problemet. Det är den andra bildkällan som stör onormalt mycket så ha inte igång ett TV-spel samtidigt som du kollar på DVD. Bilden är faktiskt ganska bra när man väl ställt in den. Hittar till sist en fjärr som följde med, men den är inte original och därför kan jag inte göra mycket mer än att byta AV-källa med den, tragiskt. Så man får fortsätta kolla filmer med dansk text... Om man nu ens kan välja i DVD-menyerna, det är bara att trycka play hela tiden och hoppas på det bästa.


Dammig!
Enligt bakstycket verkar TV:n vara tillverkad februari 2007 och det kan stämma med inläggen på nätet om Lumatron. För att vara såhär ny, den är ju bara 11 år, så är den oroväckande dammig inuti. På den den taiwanesiska Chunghwa-tuben står det 24 DEC 2006 (sista siffran är osäker?), den är alltså tillverkad på julafton, lite kul. Chunghwa stängde ner sin CRT-fabrik 2011 för den vetgirige. DVD-spelaren är från Asatech och verkar vara tillverkad 2004, inte helt lätt att skruva ur. Ju mer jag testar den, desto mer gillar jag den. En urblåsning senare är den redo för att sparas och slipper åka till himlabingen. En helt okej TV trots allt.


Sparkster (SNES)

BETYG
Bild: 3/5
Ljud: 3/5
Utvändig design: 3/5
Menydesign: Enkel och usel

EGENSKAPER

Märke: Lumatron
Modell: TVD-14T4
Bildrör: Chunghwa A34AGT13X38 (Malaysia)
Chassikort: Okänt
DVD-spelare: Asatech (med Vaddis 6 DVD-chip) okänd region

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 14"
Egentlig bildyta: 13"
NTSC: Ja
Ljud: Stereo (2 x 6 w, 8 ohm)
Text-TV: Okänt

INGÅNGAR
SCART x 1 (RGB x 1)
AV-komposit x 1 (in)
AV-komposit x 1 (ut)
Digital audio/RCA x 1
Antenningång x 1

STRÖM
Volt: 230 V, 50 Hz
Elförbrukning: 90 W

FORMAT
Bredd: 36 cm
Höjd: 40 cm
Djup: 40 cm
Vikt: 11 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Ja
Färg: Silver
Bärhandtag: Ja, ett upptill
Tillverkningsland: Okänt
Lanseringsår: 2007
Servicemanual: Ingen känd

United UTV 3028XNS

En sopa värd guld!?

Två gånger om året hämtar kommunen grovsopor längs vägarna, då är det bara att ställa ut gamla tjock-TV och annat bös man vill bli av med. Det är strax dags för höstens hämtning så jag tänkte snabbt recensera denna United och sen ställa ut den. United, skräpmärket över alla andra skräpmärken. Alltid billigast och endast till salu på mindre seriösa varuhus och webbutiker. De har inte ens en hemsida, men verkar alltid överleva på att just vara billigast. Vem som äger United har jag ingen aning om, vet du som läsare något så hör gärna av dig! Är det turkiska vitvarutillverkaren Beko som ligger bakom?


Bra bild, grymt bra och enkla menyer!
Ställer TV:n i hallen, den ska ju ändå ut strax igen. Men döm om min förvåning då jag slår igång den. Klockren bild, bra fokus, bra svärta, RGB SCART, NTSC och massa inställningsmöjligheter. Vad i jösse namn är detta? Detta är ju en suverän gejmer-TV! T.o.m. ljudet är bra med massa olika möjligheter till "3D-ljud" m.m. Det går att kräma på rejält, men man hör något som brummar då. tyvärr Dåliga ledningar kanske? Här har vi dömt hunden efter håren, eller vad man nu säger. Men ful är den ju och märket skriker lågbudget.



En del av förklaringen får vi då vi öppnar bakstycket. Inuti sitter en Thomson A66EHJ13X62, ingen dålig tub helt enkelt. Övriga komponeneter verkar inte fy skam heller, RF-enheten är gjord av Philips och ljudkortet till hörlurarna just Beko! En annan fördel är att det är en ganska "ny" tjock-TV, troligtvis tidigt 2000-tal. En äldre United är förmodligen betydligt sämre. På chassikortet syns även detta, komponenterna blir mindre och mindre och enklare för var år. Tyvärr finns det ju då inga pottar att leka med. Vågar vi skruva på flybacken för ännu fetare bild? Klart vi vågar, det är ju en United! Möjligen fick jag ännu bättre fokus? Tänk om man skulle kunna flytta bilden lite åt höger för full bild vid SCART RGB, då vore den kanon. Försöker hitta rätt kod till servicemenyn, men tyvärr. Kanske finns den här under Beko, kanske inte: https://service-mode.com.



Nej, den här TV:n är för bra för att bara slängas. Det trodde jag verkligen inte om en United. Vem vet, om 30 år kanske detta är ett samlarobjekt som går för tusentals kronor? Glöm inte att spara fjärrkan, den behövs för nästan alla inställningar!


BETYG
Bild: 4/5
Ljud: 3/5
Utvändig design: 1/5
Menydesign: Hyfsat avancerad, enkel och bra

EGENSKAPER

Märke: United
Modell: UTV 3028XNS
Bildrör: Thomson A66EHJ13X62
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 26"
Egentlig bildyta: 26"
NTSC: Ja
Ljud: Stereo (2 x 15 w, 8 ohm) Motorjoy
Text-TV: Ja

INGÅNGAR
SCART x 2 (RGB x 1)
Antenningång x 1
Hörlursuttag x 1 (på sidan)

STRÖM
Volt: 230 V, 50 Hz
Elförbrukning: 145 W

FORMAT
Bredd: 73 cm
Höjd: 54 cm
Djup: 49 cm
Vikt: 31 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Silver
Bärhandtag: Ja, två stycken
Tillverkningsland: Okänt
Lanseringsår: 2000-tal?
Servicemanual: Ingen känd

2018-09-23

Hitachi P-52 A

Du måste fånga dem alla!

Jag vaknar lite väl sent en fredagsmorgon (det ska väl en bloggare göra?) och beger mot ytterdörren för att insupa lite frisk höstluft. Där ute möts jag av ett pensionärspar som just ska plinga på dörren. "Inte vill du ha en liten tjock-TV? Den är bara svartvit." Jovisst, svarar jag och funderar på vad de kan ha med sig. Paret ska flytta och nu är det dags att göra sig av med sin gröna Hitachi P-52 (visst låter det som ett bombplansnamn). De hade haft den i sin snipa till havs och gissade att de köpt den ny någon gång mellan 75-80. Vilket säkert kan stämma, enligt nätet är den från 1973, men det är osäkert. 70-tal är det i alla fall.

En rolig detalj är att jag nyss köpt en likadan för 209 kr. En av våra lokala loppisar har varje vecka en sluten auktion på några utvalda föremål. Frugan råkade se ett grönt monster på deras Facebook-sida och jag kände mig tvungen att buda. Budet sker genom att man skriver namn på föremålet, sitt eget namn, telefonnummer och ett bud. Jag skrev 209 kronor och det kan mycket väl ha varit det enda budet tihi... När jag nyligen var nere och föreläste(!) om tjock-TV i Malmö på Retrospelsfestivalen så ringde de och berättade att jag hade vunnit TV:n. Det roliga med denna var att originalmanualen, elschema och nån extrablankett fortfarande fanns kvar. Det tråkiga är att båda är gröna, denna gjordes faktiskt även i gult, rött, och vitt. Hade inte varit fel med en i varje färg! Lite snabb huvudräkning (209 + 0 delat med 2) gör att marknadsvärdet borde vara 104.50 kr just nu. Lite mer borde man dock få i storstan på grund av den otroligt läckra designen.


Välkommen till high tech 1973.
Den ena har serienummer G4H 015199 och den andra G5A 020619. Den med det högre numret är troligtvis lite, lite nyare. Undrar om inte den ena är lite ljusare grön än den andra också, svårt att se. Enligt Radiomuseum.org kostade den 448 D-mark vid lanseringen, vilket borde bli cirka 735 svenska kronor 1973. Ganska mycket pengar på den tiden får man anta.


Designen är som sagt klockren med många finesser, en klar femma! Handtag och antenn fälls in helt, snyggt och prydligt. Det fräna frontglaset är enkelt att ta av, på och rengöra. Det finns sex kanaler och de ändras genom två knappar som går igenom dem uppåt eller neråt. Framtill genom frontglaset ser du vilken som är vald just nu från en liten ruta med siffror som troligtvis rör sig på ett hjul. Av någon underlig anledning finns det två stycken knappar för att starta apparaten, det ena är volymkontrollen och det andra en on/off-knapp. Att man måste vrida på två stycken är verkligen udda. Efter lite sökande i manualen finner jag att det ena är en "vacation switch", den ska normalt sett vara PÅ men stängs av om man är borta länge på t.ex. semester. För att prata modernt språk verkar volymkontrollen även vara standby-knappen, medan en "vacation switch" då så att säga är huvudströmbrytaren. Logiskt, men ändå inte på en så här liten TV. Man kan ju lika bra dra ut sladden kan man tycka.


Dödligt läcker design.
Vi börjar med att testa den ena av dem med en vanlig famiklon och antennsladd. Tyvärr är bilden inge vidare, dessa har ju bara antenningång man kan välja på. Väljer därför att ta fram en gammal hyrenhet av SEGA Mega Drive II istället, men bilden övertygar inte trots en bättre antennsladd. Balansen mellan att få en riktigt härlig svärta och ändå kunna se vad man gör på skärmen är svår. Dessutom tycker jag att den saknar ordentligt fokus. Trots detta finns det ganska många inställningsmöjligheter baktill och uppe på TV:n. Jag byter till den andra identiska apparaten och tycker mig se att bilden är lite bättre, men fortfarande inte godkänd. Ljudet är dock riktigt bra för en så liten mono-högtalare.


Hyfsad bild efter lite joxande, men absolut inte bra.
För att ställa in bilden måste du börja med att kanalsöka som på den gamla goda tiden. Börja med att låta knappen bredvid sökvreden var uppe och inte nedtryckt, för annars använder TV:n den interna antennen. Sedan måste du välja kanal 3, 4 eller 6 för att få bild. Endast de kan söka på kanaler mellan 21-69 (TV-spel ligger normalt på kanal 36). Nä, nu är det dags att öppna upp och se vad vi hittar inuti,  får vi lov att gissa på Hitachis egna tub som i de andra två svartvita modellerna av samma märke vi har recenserat? Mycket riktigt är det Hitachi 310EUB4, samma som sitter i Hitachi P-20 A. Det verkar inte sitta någon fokus-ratt på flybacken, så man får vackert nöja sig med att ställa in bilden med hjälp av ljus och kontrast. Övriga rattar ställer bara in höjd och sidled. Dessa sitter baktill, två stora vred, två små du når med en vanlig skruvmejsel och ett som du når om du öppnar upp TV:n. Den sistnämnda behöver du nog inte bry dig om. Det säger sig själv att det inte blir någon perfekt bild med dessa förutsättningar, men så är den också 45 år gammal!

Designmässigt är denna TV klockren, men bilden lämnar en hel del att önska. Har du tänkt spela på en svartvit Hitachi så välj hellre P-20 A som jag vill minnas ska ha lite bättre bild, trots att de har samma bildrör. Den speciella sladden som också Hitachi TU-75-301 använder sig av är utformad på det sättet för att även kunna bära 12 V i samma uttag.


BETYG
Bild: 1/5
Ljud: 3/5
Utvändig design: 5/5
Menydesign: Saknas

EGENSKAPER

Märke: Hitachi
Modell: P-52 A
Bildrör: Hitachi 310EUB4 (svartvit)
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 12"
Egentlig bildyta: 11,5"
NTSC: Okänt
Ljud: Mono (1 x 2 w, 25 ohm)
Text-TV: Nej

INGÅNGAR
Antenningång x 1
Hörlursuttag x 1 (på sidan)

STRÖM
Volt: 220 V, 50 Hz (DC 12 V)
Elförbrukning: 32 W / 16 W

FORMAT
Bredd: 33 cm
Höjd: 28 cm
Djup: 31 cm
Vikt: 8 kg

ÖVRIGT
Fjärrkontroll: Nej
Fjärrkontroll behövs för att byta till AV-kaneler: Finns inga AV-kanaler
Färg: Grön, röd, vit och gul
Bärhandtag: Ja, upptill (infällbart)
Tillverkningsland: Japan
Lanseringsår: 1973
Servicemanual: https://www.manualscenter.com/manuals/hitachi/p52-service-manual.html
Övrigt: Inbyggd antenn, frontglas i plast

JVC TM-600PN


JVC i trälåda!

Från en av mina erkänt härliga tjock-TV-hälare kommer denna. Förmodligen använd på inspelningsplatser av TV eller film. Inget du hittade hos din lokala TV-handlare förr i tiden direkt. Därav batteridriven, med solskydd och andra finesser. Denna är även utrustad med extern batterihållare, möjligen SVT-använd? Dessvärre saknas bygeln undertill som gör att man ska kunna vinkla upp den. Men viktigast av allt, håller den måttet för en TV-spelare?


En Sony-monitor utlovade mannen som skänkte....
Efter lite pillande med BNC-sladdar så får jag liv i den. Och visst märks det genast att det är en proffsapparat. En klar ren bild även från en gammal famiklon som svajjar rejält då jag kopplar upp den med en RF-kabel till en annan TV. Även ljudet är härligt krispigt. Framtill sitter mycket enkla vred för kontrast, färg, ljus m.m. Du kan även växla mellan svartvitt och färg, PAL eller NTSC, över eller underscan. På båda sidorna finns även hål för mer avancerade inställningar såsom fokus, screen etc. En skruvmejsel behövs till dessa. Tyvärr har den en liten repa på frontglaset i plast framtill, men det får man ha överseende med. Det sitter dock med fyra skruvar och kan säkert bytas ut.


...men det var ju en JVC! Professional!
Tyvärr tar den bara komposit så vad ska man med denna till? Jadu, den är inte bara batteridriven (har tyvärr inga av de speciella batteri som behövs) utan går även på 12 volt, så kanske att man sätter den i en bil? Bilden är ju inte dålig via komposit, även om det kanske inte är att föredra. Den händiga kan säkerligen bygga om den till att kunna ta emot RGB-signaler. Det är halvsvårt att datera den, men gissningsvis är den från 90-talet.


På med solskyddet om du är utomhus!


BNC Baby! Notera batterihållaren upptill som här sitter kvar.
Tuben är en Panasonic A14JJD68X03 som också satt i JVC-monitorn TM550U. Troligtvis är det samma monitor, men med ett annat namn för den amerikanska marknaden. Skärmen är nämligen 14 cm stor diagonalt och då alltså cirka 5,5" (modell 550) och inte 6" (modell 600). Hur stor en skärm är räknas lite annorlunda jorden runt. Vissa vill gärna skriva 28" om en stor TV, trots att bildytan som kan ses bara är 27" eller 26".


Påminner mer om ett barebone-chassi till en dator än en monitor.

Testar även att koppla in den lilla monitorn till en bil, eller ett bilbatteri i detta fallet. Det fungerar utmärkt, men kom ihåg att spara sladden om du får med en. Den har ett ganska speciellt uttag som man inte ser varje dag. I detta fallet var kontakten kopplad till batterihållaren upptill. Eftersom det inte fanns några batterier, klippte jag av den och slängde bort batterihållaren och byggde om kontakten. Inte att förväxla med batteriet som också kan sättas inuti bakom en lucka. Även det batteriet saknades tyvärr, men båda var säkert av dålig kvalitet numera, så det är inget att deppa över.

Summa summarum, ännu en proffsig monitor som tyvärr bara tar komposit in. Lätt värd att spara till något roligt projekt, inget man vill sitta och spela framför en fredagkväll dock. Kanske som övervakningsmonitor eller testutrustning? Tyvärr har jag lite för bra sladdar hemma just nu, men jag planerar att testa den med en bättre bildkälla typ 16-bits-konsol snart. Må väl!

Jovisst kan du sätta denna TV i din bil, inga problem, den går på 12 volt också.
Glöm dock inte att 12 volts-uttaget är ganska speciellt. Batterihållaren slängd nu.
BETYG
Bild: 4/5
Ljud: 3/5
Utvändig design: 4/5
Menydesign: Saknas

EGENSKAPER

Märke: JVC
Modell: TM-600PN
Bildrör: Panasonic A14JJD68X03
Chassikort: Okänt

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 6"
Egentlig bildyta: 5,5"
NTSC: Ja
Ljud: Mono (1 x 2 w, 8 ohm) Thailand
Text-TV: Nej

INGÅNGAR
Komposit x 2 (in)
Komposit x 2 (ut)
Extern synk x 2
Externt batteri/12 volts-sladd

STRÖM
Volt: 100-250 V, 50/60 Hz (DC 12 V, 2,7 A)
Elförbrukning: Okänt

FORMAT
Bredd: 22 cm
Höjd: 14 cm
Djup: 35 cm
Vikt: 4 kg

ÖVRIGT
Fjärrkontroll: Nej
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Grå
Bärhandtag: Ja, upptill
Tillverkningsland: Japan
Lanseringsår: 1993
Servicemanual: Ingen känd
