2017-09-28

Samsung CB-5320 T


Samsung-mannen?

Samsung CB-5320 T är en anonym 20" från sent 90-tal eller tidigt 2000-tal. Ljudet är klent och burkigt, men bilden är kalas. Tuben är självklart också en Samsung och ganska lik de som sitter i många arkadkabinett. Dock har den problem med färgerna. Det ser ut som den stått för nära en högtalare eller annan magnet på höger sida. Färgerna blir helt fel, vilket är synd för annars är bilden riktigt krispig och bra. SCART, RGB, NTSC är inga problem, men som på så många andra TV kan du då inte göra några inställningar alls nästan. Hade bara ljudet varit bättre kunde den här vara riktigt intressant. Bilden är egentligen värd högre betyg, men har som sagt problem (dålig kvalité på tuben?) och inställningsmöjligheterna är dåliga.


Ingen reaktion på färgen vid SCART RGB. Inte helt ovanligt.

Öppnar man burken ser man genast att högtalarna sitter i en udda vinkel mot TV:n. Med hjälp av en plasttratt riktas ljudet framåt, lustig konstruktion som tar mindre plats. Kan det vara detta som påverkar bilden? Knappast, högtalarnas magneter är väldigt klena, inte alls som andra äldre och dyrare högtalarelement. I websidelänken längst ner finns ett kopplingsschema över TV:n. Där finns också info om hur man kommer åt de hemliga menyerna. Något detta exemplar inte verkar ha nytta av, dessutom finns det ingen fjärr. Hittar du ett finare exemplar av denna modell som fungerar som den ska så spara den, perfekt att sätta i JK-arkadkabinett eller liknande!


Malplacerade för att få större högtalare men inte så bred TV? Ljudkvalitén glömde de!


BETYG
Bild: 3/5
Ljud: 2/5
Utvändig design: 2/5
Menydesign: Enkel

EGENSKAPER

Märke: Samsung
Modell: CB-5320 T
Bildrör: Samsung A51EER31X31

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 20"
Egentlig bildyta: 20"
NTSC: Ja
Ljud: Stereo (2 x 5 w, 8 ohm)
Text-TV: Okänt

INGÅNGAR
SCART (RGB) x 1
AV/komposit x 1 (framtill)
Antenningång/RF x 1
Hörlursuttag x 1 (framtill)

STRÖM
Volt: 230 V, 50 Hz
Elförbrukning: 85 watt (normalt användande)

FORMAT
Bredd: 59 cm
Höjd: 46 cm
Djup: 48 cm
Vikt: 21 kg

ÖVRIGT
Fjärrkontroll: Ja (ej till testet)
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Svartgrå
Bärhandtag: Ja, två upptill
Tillverkningsland: Ungern
Lanseringsår: Tidigt 2000-tal?
Servicemanual: http://www.eserviceinfo.com/download_start.php?downloadurlid=36810

2017-09-18

Man kan inte rädda dem alla...


Farväl tjockisar

Bilen ska snart in för vintern och det måste rensas i garaget. En brun, en grön och en vit TV-apparat ska testas och deras öde avgöras. Får de stanna eller åker de till änglabingen?

Underbart vackra röda kretskort med svensk text.

AGA Typ 4641
Vi börjar med den träfärgade bruningen. Underbart vacker TV från svenska AGA, ett företag det kan skrivas hur mycket som helst om. De sålde dock sin TV-tillverkning till svenska Philips 1971 så gissningsvis är denna TV och den gröna från 60-talet. 4641:an vägrar starta, men efter att ha satt i en säkring som saknades börjar det glöda i elektronrören. Det finns faktiskt två säkringar, en för 220 och en för 240 volt. Oklart varför. Jag minns att gamla TV-apparater ibland behöver rätt lång tid på sig innan de får bild och låter den vara. Fem minuter senare smäller det till och det börjar ryka ur den. Jag rycker ur sladden och bär ut den utomhus. Ingen brand, men notera den strategiska placeringen av brandsläckaren. Båda säkringarna har klarat sig, men en komponent bredvid har kollapsat. Jag tror att den får åka till loppis, det är för fin för att slängas och kanske vill någon ha den som inredningsdetalj. Eller att meka med?

Ajrå... AGA-rök.

AGA Typ 4541
Den gröna är nästan samma modell som föregående, men denna verkar ommålad och ser lite annorlunda ut inuti och baktill. Stendöd tyvärr, kanske inte så konstigt då vissa sladdar hänger lösa inuti. Båda apparaterna har gamla VHF/UHF-ingångar och även uttag för extern högtalare (mono). Båda kan även drivas av antingen växelström (som vi har i ett vanligt vägguttag) eller likström. Även denna åker mot ett nytt öde.

Storebror(?) AGA Typ 4641, notera sladdvindan till vänster.

Lillebror(?) AGA Typ 4541.
Luxor Colorama de Luxe / Typ 2631
Även om de båda AGA-apparaterna är charmiga så är det Luxorn som är mest intressant. Tyvärr är även den stendöd. Det lyser lite i nacken på den och jag lyckas byta en säkring som slutar att flyga, men mer tid orkar jag inte lägga på den. Vilket är ytterst trist då det är en vacker modell med ben-ställning till. Jag gissar på sent 70-tal och att den befann sig i den högre prisklassen. Baktill sitter en lampa som troligtvis skapade någon slags bakgrundsbelysning mot väggen. Charmig och inte helt vanlig detalj. TV:n har åtta kanaler och flera inställningsmöjligheter för ljudet framtill. Knappen nederst kallas för AFC vilket högst sannolikt står för Automatic Fine Tuning. Lyxigt.

Året är nittionhundrasjuttionånting?

Notera lampan baktill!

Är den värd att spara ändå? I och med att den är en robust träkonstruktion och på hjul kanske man kan göra något annat roligt med den? Jag bestämmer mig för att riva ut den och bevara höljet. På tuben står det VMI E3K34723 (E:et är dock bakvänt), osäkert om det är Luxors egna tub? Inuti till höger sitter två högtalare, en framåt och en åt sidan. 2631:an är fortfarande mono, men kan nog leverera ett absolut godkänt ljud för sin tid. Nedanför dessa bakom högtalargallret sitter en box jag inte kommer åt. Har den ännu fler högtalare?

Luxor Briljant x 2! En 7" åt sidan och en 4x6" framåt.

Notera de underbara RGB-rattarna i korrekta färger!

Ooops! Dekal under chassikortet.

Jag river ut chassikortet och kommer sedan åt boxen nedanför högtalarna, vad kan det vara? Till min stora förvåning är det totala inställningsmöjligheter till bilden på tuben. Höjd, längd, trapets, diagonal, linjär, you name it!! Aldrig någonsin har jag sett en TV med så många inställningsmöjligheter analogt. Dessvärre är de så gömda att ingen någonsin skulle få för sig att leta fram dem, mycket konstigt. De är placerade så att de kunnat användas om det fanns en lucka på framsidan, kanske att det fanns en ännu lyxigare modell med det? Men det är ytterst tveksamt. Detta är inga funktioner du vill att dina barn ska komma åt. Det kan sluta i katastrof. Coloraman strippas på det mesta utom högtalare (som säkerligen fungerar) och detaljerna till knapparna framtill. Kanske blir det en plattskärm och MAME? Eller så stöter man på en annan tjock tub som passar perfekt i hålet? Eller varför inte en ordentligt analog dockteater? Ett tag till får den stå där den gör. Alldeles för vacker för att slängas.

Men jösses, vilka sjukt bra inställningsmöjligheter!

Redo för ett projekt. Har du något tips?

2017-09-14

Hitachi P-20 A


Imperfekt!

Japaner, japaner överallt japaner... Den lever, den lever. Felet var rätt lätt avhjälpt: volymen var på noll och ljuset neddraget till obefintligt. Dock borde man ha känt den statiska elektriciteten från skärmen, men icke. Hitachi P-20 A handlar det om och den ska ha kommit till världen 1975. Utformningen inuti är väldigt lik TU-75:an, de flesta reglage sitter på samma ställen. Men efter tre år är designen nu helt annorlunda, denna kunde man till och med få i tre olika färger: vit, röd och grön. Det finns nu också ett tydligt uttag för 12 volts-kabel. En annan stor framgång är att Hitachi valt en vanlig modern antenningång, den är dock lite smal så det är svårt att plugga in vissa kablar i den.


Läcker design med tydliga reglage.

Mycket lik sin föregångare inuti.

Den lilla högtalaren på endast 1 watt stretar på rejält och fungerar klockrent. Men bilden är svår att få till. Jag kämpar länge först med ett Mega Drive 2 i hyrväska och sedan min famiklon kallad Zonic TV Game 9000 (OBS! svensksåld!), men får inte till någon bra bild alls. Växlar från UHF till VHF och plötsligt händer det. Perfekt bild (nästan) direkt. Kanske att jag skulle testa VHF på famiklonen på den andra Hitachin också? SEGA:t verkar dock föredra UHF och snart får jag in bra bild där också. Sökningen sker på samma sätt som den äldre kusinen och jag upptäcker att den övre sökringen självklart bara gäller VHF, nu blev det genast enklare. Reglagen funkar bättre och är inte alls lika opålitliga som på TU-75:an, men reglaget till vänster om volymen sitter fast stenhårt. Efter lite stretande låter jag det bara vara. Risken är att jag bryter av det.


Absolut inte perfekt, men ack så snyggt och charmigt!

Efter lite pillande lyckas jag sträcka ut bilden över hela skärmen trots att det är PAL.
Det bästa med svartvita monitorer är ju helt klart svärtan, den går att få svart som synden, men då syns inte mycket annat heller. Det är en tunn balansgång att få till en riktigt läcker bild. Många spel blir riktigt snygga svartvita också. Kanske något att tänka på för den som gärna spelar om Final Fantasy för fjärde gången? Testa att spela helt i svartvitt! Hitachi P-20 A är en riktig sköning som förtjänar en plats i spelrummet. Med sina 42 år och i fungerande skick skulle den också må bra på ett museum eller utställning. Den är liten och smidig och det är verkligen synd att Sverige slutade med analoga TV-sändningar. Hur häftigt vore det inte att ha denna i husvagnen? Kanske finns det något sätta att sända digital TV från en egen mast så man återigen får använda den inbyggda antennen? För att koppla den till en digitalbox känns överkurs och osexigt.

BETYG
Bild: 2/5
Ljud: 3/5
Utvändig design: 5/5
Menydesign: Saknas

EGENSKAPER

Märke: Hitachi
Modell: P-20 A
Bildrör: Hitachi 310EUB4 (svartvit)

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 12"
Egentlig bildyta: 11,5"
NTSC: Okänt
Ljud: Mono (1 x 2 W, 25 ohm)
Text-TV: Nej

INGÅNGAR
Antenningång/RF x 1
Hörlursuttag x 1 (på sidan)

STRÖM
Volt: 220 V, 50 Hz / 12 V
Elförbrukning: 32/14 watt (normalt användande/12 V)

FORMAT
Bredd: 40 cm
Höjd: 28 cm
Djup: 30 cm
Vikt: 7 kg

ÖVRIGT
Fjärrkontroll: Nej
Fjärrkontroll behövs för att byta till AV-kaneler: Finns ej AV-kanaler
Färg: Grön, röd eller vit
Bärhandtag: Ja, ett upptill
Tillverkningsland: Japan
Lanseringsår: 1975
Manual: Ingen känd
Övrigt: Inbyggd antenn

2017-09-13

Hitachi TU-75-301

En nysning från öst!

Vår första Hitachi och den äldsta TV:n på sidan än så länge (jag har äldre som väntar på sin tur, kika på trälådan under denna). Hur ser man då att denna TU-75-301 är så gammal? Jo förutom det yttre så har den inte ens vanlig antenningång, så kallad RF/Belling-Lee. Att den ens startar är en seger i sig. Jag har en liknande grön, supergullig Hitachi vid namn P-20 A som är stendöd för tillfället. Och den verkar betydligt nyare.

Hitachi är för övrigt ett japanskt konglomerat som grundades i staden Hitachi 1910. Precis som Toyota startade i staden med samma namn. Enkelt och bra. Namnet Hitachi betyder soluppgång, men låter mest som en nysning i väst. Idag kan du köpa det mesta under detta varumärke såsom borrmaskiner, grävmaskiner, TV-skärmar eller varför inte ett kärnkraftverk?


En adapter till TV-spelets antennsladd behövs om du vill någon bild över huvud taget.

TU-75:an är svensksåld (och även godkänd i Danmark och Norge), men jag har svårt att bestämma årtalet. Enligt nätet bör den vara från 1972. För att få bild krävs det först att du har en adapter som på bilden ovan så att du kan koppla in TV-spelets vanliga antennkabel. Det räcker med UHF, inte VHF och går säkert att bygga själv. Minns att jag experimentera med en galge på min mosters gamla TV med samma uttag. Sedan väljer du UHF-kanalen på det översta vredet och söker på det undre. Efter detta kan du fininställa på det övre genom att vrida på kransen där, jag märker dock ingen större skillnad. Eftersom antennsignalerna ofta får med sig brus och liknande kan det vara svårt att få bra bild, men efter att ha rattat på samtliga fram och bak slutar det hoppa och det blir faktiskt ganska hyfsat från en Mega Drive 2. Till denna ska det egentligen bara kopplas in pong-liknande konsoler kan man tycka. Överst framtill kan du ställa in ljus och kontrast, samt volym. Att hela bilden skalas upp och ner i storlek när man drar på ljusspaken betyder förmodligen att något inte står helt rätt till, men det funkar. Baktill finns det två större spakar och två mindre. Dessa kan du ställa in bilden med i höjdled och sidled, men det är inte helt lätt. TV-apparaten är så gammal så vad du än vrider på så ändras något annat också. Det går att göra smärre justeringar, men hoppas inte på för mycket.

Jordade vägguttag fanns nog inte när denna lanserades och att hitta en likadan Hitachi-kontakt var nog inte det lättaste heller. Resultatet ser ni här.

Med och utan det rökfärgade plastglaset. En smaksak.

Bilden är endast svartvit och döljs bakom ett transparent plasthölje, kanske för att hejda strålning som kan ha varit ett känsligt samtalsämne på denna tiden. Ytan mäter cirka 12,5" och eftersom den även klarar 12 volt var den nog avsedd för husvagn eller camping. Men var är uttaget till 12 volt egentligen? På högra sidan finns ett litet 3,5 mm-uttag för hörlurar dock. Jag testar att koppla in en famiklon istället och lyckas inte alls få till lika bra bild som från SEGA:n. Det kan bero på sladden, men jag är osäker. Ljudet är inte heller det någon höjdare, det brusar och svårt att ställa in. Men när det gäller denna apparat får man ha överseende med det mesta. Det är bara att vara glad att det funkar, som objekt på en mässa skulle den ändå får massvis med glad tillrop.


Det låg lite grejer inuti... Lägg märke till nackkortet, världens minsta?

Efter en urblåsning med tryckluft och lite putsade blir den såhär fin till slut.

Hitachi TU-75:an är en riktig liten godbit. Tyvärr är detta exemplar slitet både utvändigt och lynnigt invändigt, men den fungerar som sagt. Än är den inte redo för änglabingen och jag hoppas den får komma till användning snart igen. Kanske ser du den på Nordsken 2018?

BETYG
Bild: 1/5
Ljud: 2/5
Utvändig design: 5/5
Menydesign: Saknas

EGENSKAPER

Märke: Hitachi
Modell: TU-75-301
Bildrör: Hitachi 340CB4

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 13"
Egentlig bildyta: 12,5"
NTSC: Okänt
Ljud: Mono
Text-TV: Nej

INGÅNGAR
Antenningång UHF x 1
Antenningång VHF x 1
Hörlursuttag x 1 (på sidan)

STRÖM
Volt: 220 V, 50 Hz / 12 V
Elförbrukning: 30/14 watt (normalt användande/12 V)

FORMAT
Bredd: 41 cm
Höjd: 33 cm
Djup: 29 cm
Vikt: 9 kg

ÖVRIGT
Fjärrkontroll: Nej
Fjärrkontroll behövs för att byta till AV-kaneler: Finns ej AV-kanaler
Färg: Träfärgad/svart
Bärhandtag: Ja, ett upptill
Tillverkningsland: Japan
Lanseringsår: 1972
Manual: Ingen känd
Övrigt: Frontglas i plast

2017-09-11

SABA M 2504

Samtida tysk ingenjörskonst


Ännu en liten SABA, kommer den överraska som de andra från samma tillverkare? Vi får väl se. Namnet är M 2504 där 25 står för bildrörets storlek på 25 cm, men som en samtida broschyr förtäljer är själva bilden bara 22 cm (typ 9"). Enligt denna var priset i Tyskland 830 DM 1992/93, året då den lanserades. Det låter mycket och jag är osäker på vad det blev i svenska kronor då. Vad 04 i 2504 står för är okänt, det finns även en liknande modell kallad M 2503, inte mycket verkar skilja emellan dem.


Modeller skulle ofta posera vid travar av gummidäck i början på 90-talet. Oklart varför.

Fotot ovan kommer från SABA:s katalog 1992 och pryder faktiskt omslaget. Tittar man noga ser man att denna modell verkar ha bajonett-koppling baktill, något M 2504 inte har. Kanske är det en M 2503? Den kan vara så att 2504:an kom året efter, 1993. Denna katalog och massa andra från SABA hittar ni på www.saba.pytalhost.com, lätt värt en kik! Där finns bland annat SABA VideoVision, en portabel VHS-spelare med inbyggd 5" LCD-skräm som fälls upp. Dåtidens "padda" på hotellrummet. Förmodligen lika ovanlig idag som då. SABA låg i framkanten på 90-talet, men märket var inte speciellt bra positionerat i Sverige.

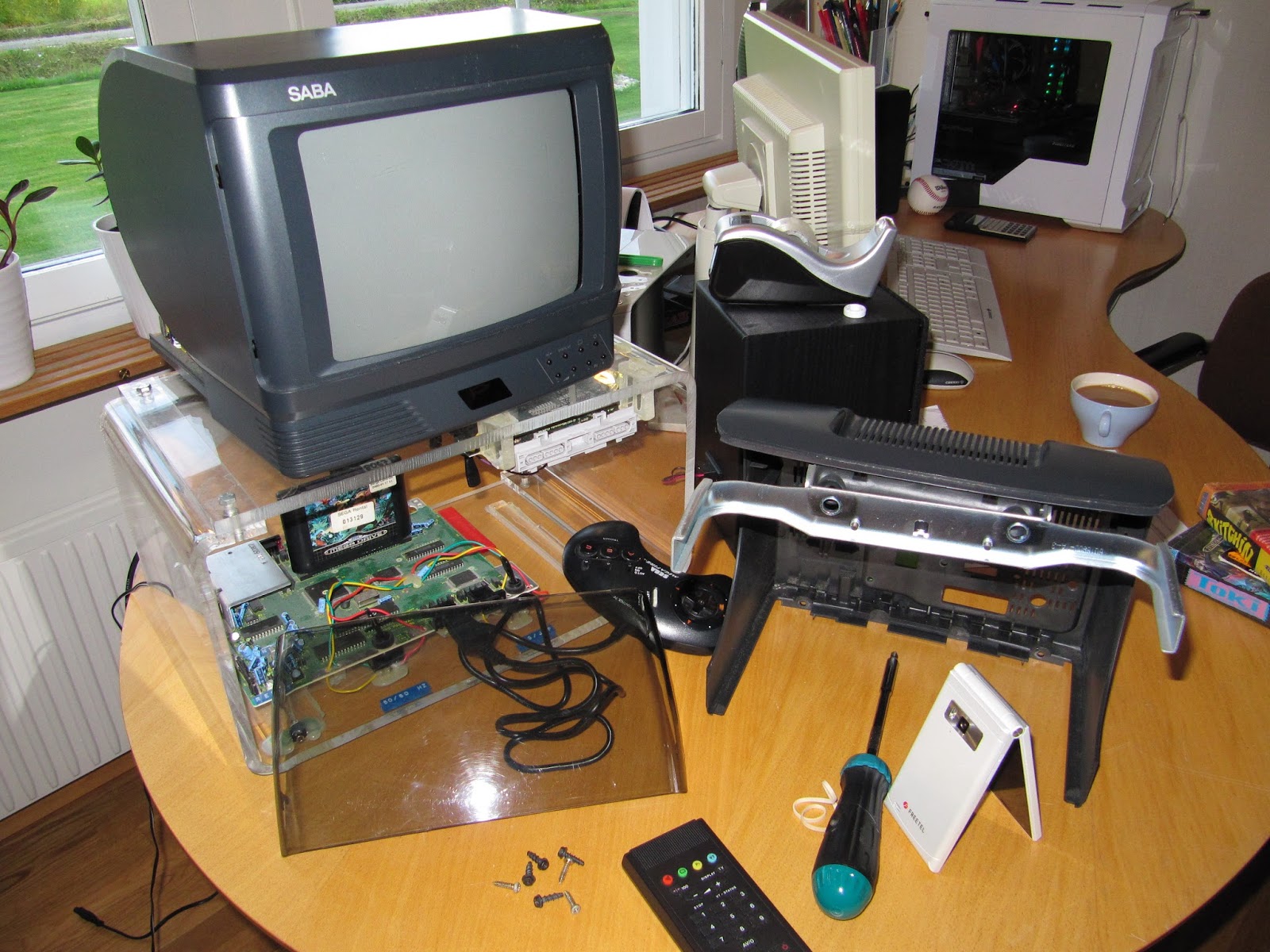

Riktigt läcker bild utan frontglaset. Det enda som fattas är NTSC.


Alla uttag sitter baktill på 2504:an, även hörlursuttaget. Där finns även en stor strömbrytare för hela apparaten och en läcker liten spak. För du denna spak åt höger uppenbarar sig ett uttag för en vanlig apparatsladd för växelström (AC) som du sätter i väggen. Men för du spaken till vänster ses istället ett annat uttag som bara passar med sladdar avsedda för 12 volt (likström/DC) och till exempel husvagnar. En smart liten detalj som gör att användaren inte kan ta miste. Den levererades mest största sannolikhet med två stycken sladdar vid försäljning.






Bilden är liten, men ruskigt bra. Inställningsmöjligheterna kunde dock ha varit lite fler. RGB SCART tar den som synes. Tyvärr får apparaten problem när man växlar över till NTSC. Musiken hänger på och spelas i 60 Hz-hastighet, men bilden blir snarare smalare(!) än bredare. Lite synd. Ljudet då? Ja helt okej för en liten mono-högtalare faktiskt! Trots att skärmen endast är 9" är det en tung liten krabat på 7 kilo. Öppnar man den ser man genast att den är välbyggd med ordentliga komponenter. I gammal elektronik var det ofta så att tyngden hängde ihop med kvalitén. Det finns gott om pottar inuti, men eftersom 2504:an inte tar NSTC känns det lite tråkigt att ge sig på dem. Dessutom behövs det knappt. Till höger om SCART-kontakten syns det också att uttag för AV-komposit, troligtvis planerades eller fanns dessa på andra varianter av modellen. Tuben är en RCA 27GDC85X, men tillverkad av Samsung i Korea. Chassit verkar kallas för SC09/TX90. Det rökfärgade frontglaset i plast är nog mest en gimmick och bilden blir bättre om du avlägsnar det, dock ser TV:n bättre ut med det på. Av de tre SABA som testats här på www.tjock.tv är denna överlägset sämst, men trots detta inte en dålig TV!




BETYG
Bild: 4/5
Ljud: 3/5
Utvändig design: 3/5
Menydesign: Enkel

EGENSKAPER

Märke: SABA
Modell: M 2504
Bildrör: RCA 27GDC85X (Samsung)

BILD/LJUD
Typ: CRT
Format: 4:3
Skärmstorlek enligt tillverkaren: 9"
Egentlig bildyta: 9"
NTSC: Nej
Ljud: Mono (2 W, 16 ohm)
Text-TV: Nej

INGÅNGAR
Antenningång/RF x 1
SCART x 1 (RGB x 1)
Hörlursuttag x 1 (baktill)

STRÖM
Volt: 220-240 V, 50 Hz / 12 V likström
Elförbrukning: 26 watt (normalt användande)

FORMAT
Bredd: 28 cm
Höjd: 25 cm
Djup: 31 cm
Vikt: 7 kg

ÖVRIGT
Fjärrkontroll: Ja
Fjärrkontroll behövs för att byta till AV-kaneler: Nej
Färg: Mörkgrå
Bärhandtag: Ja, ett upptill
Tillverkningsland: Okänt (tuben tillverkad i Korea)
Lanseringsår: 1993
Manual: Ingen känd
Övrigt: Frontglas i plast
